Jak dobrać wkręty do płyty warstwowej? Podłoże, długość, zdolność wiercenia i szczelność

Prawidłowe zamocowanie płyty warstwowej wymaga zastosowania łącznika przeznaczonego do konkretnego rodzaju konstrukcji. Sama długość wkrętu nie wystarczy do właściwego doboru.

Znaczenie mają przede wszystkim:

• grubość płyty warstwowej,
• rodzaj i grubość konstrukcji nośnej,
• zdolność wiercenia wkrętu,
• zakres mocowania,
• geometria i rodzaj gwintu,
• sposób uszczelnienia,
• zabezpieczenie antykorozyjne.

Innego wkrętu wymaga płyta mocowana do cienkościennego profilu stalowego, innego do grubszej konstrukcji stalowej, a jeszcze innego do drewna lub odpowiednio przygotowanego podłoża mineralnego.

W ofercie Hanex.pl znajdują się między innymi systemowe wkręty Etanco GTR6, GTR12 oraz GTRW, dzięki czemu łącznik można dobrać do różnych rodzajów konstrukcji.

Czym różni się wkręt do płyty warstwowej od zwykłego wkrętu?

Wkręty przeznaczone do płyt warstwowych są projektowane specjalnie do tego rodzaju połączeń.

W zależności od modelu mogą posiadać:

• odpowiednio ukształtowaną końcówkę wiercącą lub samogwintującą,
• gwint roboczy dopasowany do podłoża,
• dodatkowy gwint pod łbem pomagający prawidłowo docisnąć zewnętrzną okładzinę płyty,
• łeb sześciokątny ułatwiający kontrolowany montaż,
• podkładkę z nawulkanizowanym EPDM,
• zabezpieczenie antykorozyjne dostosowane do zastosowań zewnętrznych.

Nie należy zastępować ich przypadkowymi długimi wkrętami budowlanymi. Łącznik musi być przeznaczony zarówno do płyty warstwowej, jak i do konstrukcji, do której jest ona mocowana.

Wkręty do płyty warstwowej do konstrukcji stalowej

Przy konstrukcji stalowej jednym z najważniejszych parametrów jest zdolność wiercenia.

Określa ona zakres grubości stali, z którym może prawidłowo pracować końcówka konkretnego wkrętu.

Dobrym przykładem są dostępne w Hanex.pl wkręty Etanco:

• GTR6 – do konstrukcji stalowych o grubości do 6 mm,
• GTR12 – do konstrukcji stalowych o grubości do 12 mm.

Nie oznacza to jednak, że GTR12 jest po prostu „mocniejszym” i zawsze lepszym odpowiednikiem GTR6. Punkt wiercący należy dopasować do rzeczywistej grubości podłoża.

W przypadku GTR6 producent przewiduje zdolność wiercenia do 6 mm, a minimalna grubość stalowego podłoża dla wskazanych wariantów wynosi 1 mm. Wkręty GTR12 są przeznaczone do grubszych konstrukcji stalowych i mają zdolność wiercenia do 12 mm.

Zdolność wiercenia i długość wkrętu – to dwa różne parametry

Wkręt może mieć odpowiednią zdolność wiercenia, ale jednocześnie być zbyt krótki albo zbyt długi do konkretnej płyty.

Dlatego oprócz grubości konstrukcji należy sprawdzić zakres grubości mocowanej płyty, określany przez producenta dla poszczególnych długości wkrętów.

Przykładowo:

Wartości dotyczą konkretnych wariantów i nie należy przenosić ich automatycznie na inne długości lub serie.

Jak dobrać wkręt do płyty warstwowej o grubości 60 mm?

Nie wystarczy znaleźć produktu dłuższego niż 60 mm.

Trzeba sprawdzić zakres mocowania podany dla konkretnego wariantu.

Przykładowo Etanco GTR6 o długości 90 mm jest przeznaczony do płyt o grubości 35–65 mm przy konstrukcji stalowej odpowiedniej dla tej serii. Oznacza to, że płyta 60 mm mieści się w zakresie tego konkretnego wariantu.

Jeżeli jednak ta sama płyta jest mocowana do innego rodzaju podłoża, należy wybrać inną serię łącznika.

Dlatego pytanie:

„jaki wkręt do płyty 60 mm?”

powinno być zawsze uzupełnione o:

„do jakiej konstrukcji?”

A jaki wkręt do płyty warstwowej 100 mm?

Zasada jest taka sama.

Dla konkretnej grubości płyty należy znaleźć wariant, którego deklarowany zakres mocowania obejmuje 100 mm i który jednocześnie jest przeznaczony do danego podłoża.

Przykładowo niektóre długości GTR6, GTR12 i GTRW mogą obsługiwać płyty o podobnej grubości, ale są przeznaczone do innych konstrukcji.

To właśnie dlatego nie należy dobierać wkrętów wyłącznie według długości płyty.

GTR6 – wkręty do konstrukcji stalowych do 6 mm

Etanco GTR6 to rodzina dwugwintowych wkrętów do mocowania płyt warstwowych do konstrukcji stalowych.

Przykładowy GTR6 SP A19 posiada:

• zdolność wiercenia do 6 mm,
• łeb sześciokątny SW8,
• podkładkę z EPDM,
• dodatkowe zabezpieczenie antykorozyjne gRey.coat,
• dodatkowy gwint w górnej części wkrętu,
• określony przez producenta zakres grubości mocowanej płyty.

Dla wersji 90 mm zakres grubości płyty wynosi 35–65 mm, natomiast wersja 200 mm obsługuje płyty 145–175 mm.

Dobór konkretnej długości powinien więc wynikać z tabeli producenta, a nie z prostego dodania kilku centymetrów do grubości płyty.

GTR12 – do grubszych konstrukcji stalowych

Jeżeli płyta warstwowa jest mocowana do grubszej konstrukcji stalowej, należy zastosować łącznik o odpowiednio dobranym punkcie wiercącym.

W ofercie Hanex.pl dostępna jest seria Etanco GTR12, której zdolność wiercenia wynosi do 12 mm.

Przykładowo GTR12 o długości 130 mm jest przeznaczony do płyt o grubości 65–90 mm.

Nie należy jednak stosować GTR12 automatycznie do każdej konstrukcji stalowej. Najpierw trzeba ustalić rzeczywistą grubość podłoża, a następnie wybrać serię przeznaczoną do takiego zakresu.

GTRW – płyta warstwowa mocowana do drewna

Płyty warstwowe można mocować również do konstrukcji drewnianej.

Do takiego zastosowania przeznaczona jest między innymi seria Etanco GTRW.

GTRW ma inną konstrukcję niż GTR6 i GTR12. Zastosowany gwint Hi-Lo umożliwia zakotwienie łącznika w drewnie, natomiast dodatkowy gwint pod łbem pomaga prawidłowo docisnąć zewnętrzną okładzinę płyty.

Przykładowo GTRW o długości 160 mm jest przeznaczony do płyt o grubości 100–125 mm.

W przypadku drewna nie należy dobierać łącznika tak, jak do konstrukcji stalowej. Znaczenie ma właściwa długość, zakres mocowania oraz sposób zakotwienia przewidziany przez producenta.

Czy GTRW można stosować do betonu?

Tak, ale sposób montażu różni się od montażu w drewnie.

Etanco GTRW jest przewidziany także do określonych podłoży mineralnych. W przypadku betonu producent wymaga wcześniejszego wykonania otworu o średnicy 5 mm. Przy innych materiałach, takich jak cegła czy gazobeton, w systemie stosowana jest odpowiednia koszulka rozporowa ULTRA.

Nie należy więc pisać, że wkręt do płyty warstwowej „sam przewierca beton” podczas jednej operacji.

To ważna różnica między:

• GTR6/GTR12 pracującymi z odpowiednią konstrukcją stalową,
• GTRW stosowanym w drewnie,
• GTRW używanym w podłożach mineralnych zgodnie z wymaganym sposobem montażu.

Po co we wkręcie do płyty warstwowej dodatkowy gwint pod łbem?

Płyta warstwowa składa się z dwóch okładzin oddzielonych rdzeniem izolacyjnym.

W wielu specjalistycznych wkrętach stosowany jest więc dodatkowy gwint w górnej części łącznika. Jego zadaniem jest współpraca z zewnętrzną okładziną i pomoc w prawidłowym docisku płyty.

W przypadku serii Etanco GTR producent wskazuje właśnie dodatkowy gwint o zwiększonej średnicy, który pomaga prawidłowo ułożyć podkładkę EPDM na cienkiej blasze okładzinowej.

Jest to jedna z istotnych różnic między specjalistycznym wkrętem do płyt warstwowych a przypadkowym długim wkrętem budowlanym.

Podkładka z EPDM – jaką pełni funkcję?

W punktach mocowania dachowych i elewacyjnych płyt warstwowych bardzo ważne jest prawidłowe uszczelnienie miejsca przejścia wkrętu przez zewnętrzną okładzinę.

Wkręty GTR stosowane w tym systemie wyposażone są w podkładkę z nawulkanizowanym EPDM.

Uszczelka powinna zostać równomiernie dociśnięta do powierzchni, ale nie należy jej nadmiernie zgniatać ani wypychać spod podkładki.

Prawidłowe wykonanie mocowania wymaga stosowania parametrów montażowych przewidzianych przez producenta konkretnego wkrętu.

Dla przykładowych GTR6 producent podaje moment dokręcania 5 Nm oraz zalecaną prędkość montażu do 1500 obr./min.

Odporność na korozję – sam ocynk nie zawsze wystarczy

Warunki pracy łącznika mają wpływ na wymagane zabezpieczenie antykorozyjne.

Wkręty Etanco GTR6 i GTRW dostępne w Hanex.pl posiadają dodatkową powłokę gRey.coat i są przeznaczone do stosowania w określonych klasach korozyjności, w tym C1–C4 dla wskazanych wariantów.

Nie powinno się jednak obiecywać „braku korozji” niezależnie od warunków.

Prawidłowy dobór polega na dopasowaniu zabezpieczenia łącznika do środowiska, w którym będzie pracowała konstrukcja.

Najczęstsze błędy przy doborze wkrętów do płyt warstwowych

Do problemów może prowadzić między innymi:

• wybór wkrętu tylko na podstawie długości,
• nieuwzględnienie rodzaju konstrukcji nośnej,
• zbyt mała lub niedopasowana zdolność wiercenia,
• zastosowanie wkrętu do drewna w konstrukcji stalowej lub odwrotnie,
• nieuwzględnienie zakresu mocowania konkretnej długości,
• niewłaściwe dokręcenie podkładki EPDM,
• użycie zabezpieczenia antykorozyjnego niedostosowanego do środowiska,
• nieprzestrzeganie sposobu montażu przewidzianego przez producenta.

Jak dobrać wkręt do płyty warstwowej – praktyczny schemat

Jakie wkręty do płyty warstwowej wybrać?

Najpierw określ rodzaj konstrukcji nośnej.

Jeśli podłożem jest stal, sprawdź jej rzeczywistą grubość i dobierz serię o odpowiedniej zdolności wiercenia. Następnie wybierz długość, której deklarowany zakres obejmuje grubość montowanej płyty.

Przy konstrukcji drewnianej lub podłożach mineralnych wybierz produkt przeznaczony właśnie do takiego zastosowania i zastosuj sposób montażu określony przez producenta.

Nie ma więc jednego uniwersalnego wkrętu „do płyty 60 mm” albo „do płyty 100 mm”. Ta sama grubość płyty może wymagać innego łącznika w zależności od konstrukcji znajdującej się pod nią.

W Hanex.pl znajdziesz szeroki wybór wkrętów Etanco do płyt warstwowych, w tym serie:

• GTR6 do konstrukcji stalowych do 6 mm,
• GTR12 do konstrukcji stalowych do 12 mm,
• GTRW do drewna oraz odpowiednich podłoży mineralnych.

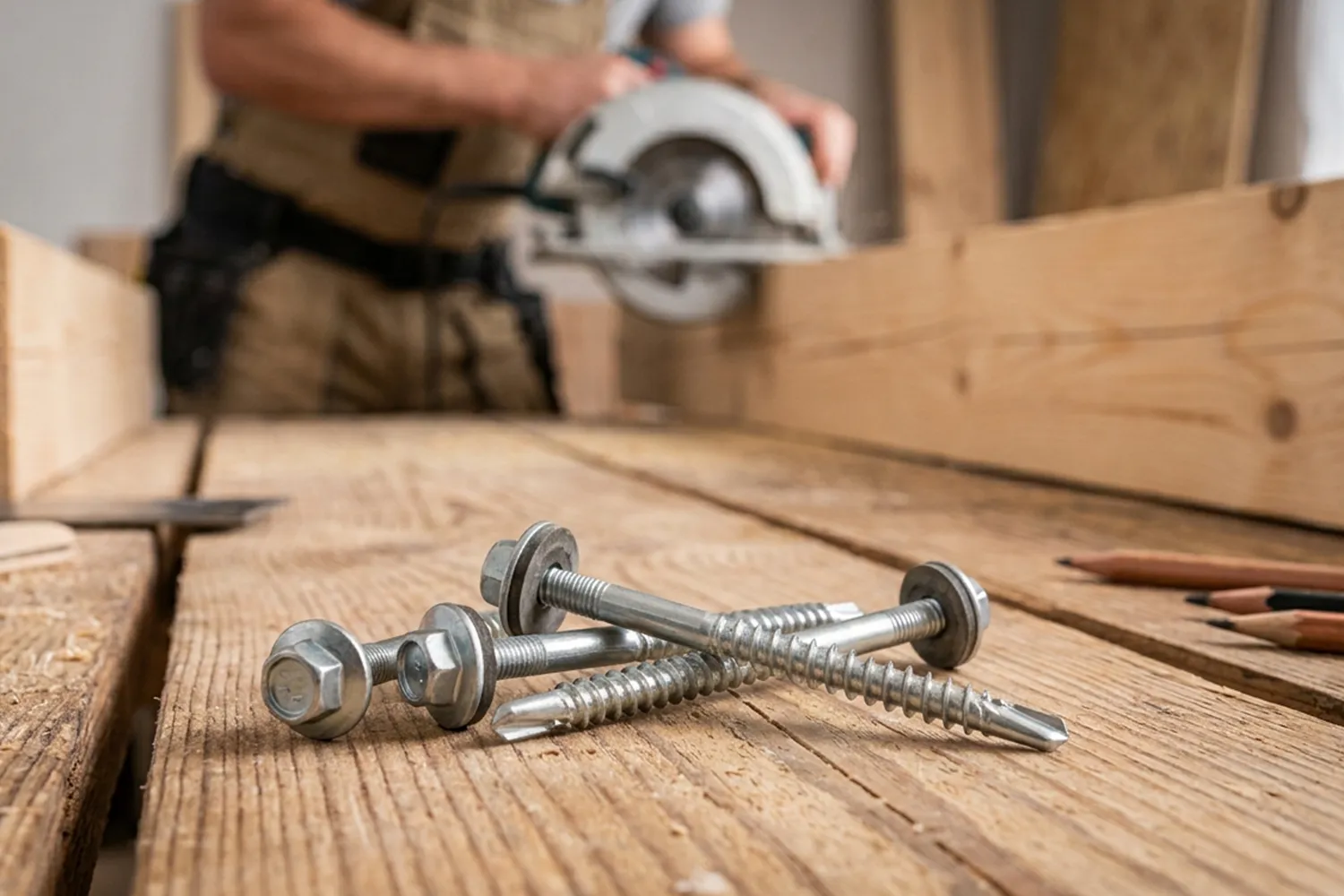

AI GENERATED – zdjęcia ilustracyjne w tym artykule zostały wygenerowane z użyciem sztucznej inteligencji.
