PH, PZ, TX czy HEX – jaki zestaw bitów wybrać do wkrętarki i zakrętarki udarowej?
Zdarty łeb wkrętu, ślizgająca się końcówka czy uszkodzone gniazdo bardzo często wynikają z użycia niewłaściwego bitu. Nawet dobrej jakości końcówka nie będzie pracowała prawidłowo, jeśli jej profil lub rozmiar nie odpowiada gniazdu zastosowanego wkrętu.
Podstawową zasadą jest więc dobieranie bitu do gniazda konkretnego łącznika, a nie wyłącznie do jego zastosowania. Wkręt do drewna może mieć gniazdo PH, PZ lub TX, a w przypadku wkrętów dekarskich spotyka się zarówno gniazda TORX, jak i zewnętrzne łby sześciokątne obsługiwane odpowiednią nasadką.
Warto również zwrócić uwagę na rodzaj używanego elektronarzędzia. Do typowej wiertarko-wkrętarki wystarczą standardowe bity dobrej jakości, natomiast do zakrętarki udarowej najlepiej wybierać końcówki oznaczone przez producenta jako przeznaczone do pracy udarowej, np. „Impact”.
PH, PZ, TX i HEX – co oznaczają oznaczenia bitów?
Oznaczenia PH, PZ, TX i HEX określają przede wszystkim geometrię gniazda, z którym współpracuje dana końcówka.
Dwa wkręty stosowane w podobnym miejscu mogą wymagać zupełnie różnych bitów. Dlatego przed rozpoczęciem pracy należy sprawdzić zarówno rodzaj gniazda, jak i jego rozmiar.
PH – Phillips
PH, czyli Phillips, to popularne gniazdo krzyżowe stosowane w wielu rodzajach wkrętów.
Charakterystyczna geometria powoduje, że przy wysokim momencie obrotowym lub zbyt małym docisku końcówka może mieć tendencję do wysuwania się z gniazda. Zjawisko to określa się jako cam-out. Dlatego szczególnie ważne jest prawidłowe dopasowanie rozmiaru bitu oraz utrzymywanie elektronarzędzia w osi wkrętu.
Jednym z najczęściej spotykanych rozmiarów jest PH2, stosowany m.in. w wielu wkrętach do suchej zabudowy i innych prac montażowych.

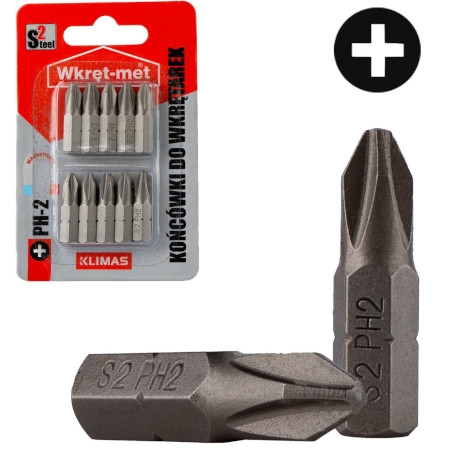

Bity do wkrętarki PH2 25mm 10 szt. Philips magnetyczne Klimas
PZ – Pozidriv
PZ, czyli Pozidriv, również ma kształt krzyżowy, ale jego geometria różni się od Phillipsa. Charakterystyczne dodatkowe nacięcia znajdujące się pomiędzy głównymi ramionami ułatwiają rozpoznanie tego typu gniazda.
Pozidriv został zaprojektowany tak, aby skuteczniej przenosić moment obrotowy i ograniczać tendencję końcówki do wysuwania się z gniazda.
Choć PH i PZ wyglądają podobnie, nie należy stosować ich zamiennie. Bit PH2 nie jest odpowiednikiem PZ2 i odwrotnie. Użycie niewłaściwej końcówki zmniejsza powierzchnię styku i może doprowadzić do uszkodzenia zarówno gniazda wkrętu, jak i samego bitu.

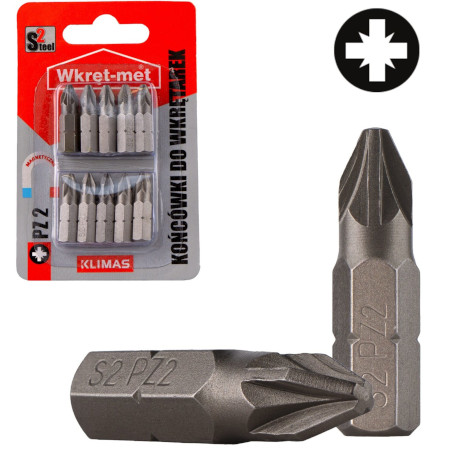

Bity do wkrętarki PZ2 25mm 10 szt. magnetyczne Klimas
TX – TORX
TORX wykorzystuje charakterystyczne sześciopromienne gniazdo.
Jego geometria zapewnia dużą powierzchnię styku pomiędzy bitem a gniazdem, dzięki czemu możliwe jest efektywne przenoszenie wysokiego momentu obrotowego przy niewielkiej tendencji końcówki do wysuwania się z wkrętu.
Z tego powodu TX jest bardzo popularny m.in. we wkrętach konstrukcyjnych, ciesielskich i tarasowych oraz w wielu innych łącznikach przeznaczonych do pracy pod większym obciążeniem.
Najczęściej spotykane rozmiary to m.in. TX10, TX15, TX20, TX25, TX30 i większe. Rozmiar zawsze należy dobrać do gniazda konkretnego wkrętu.

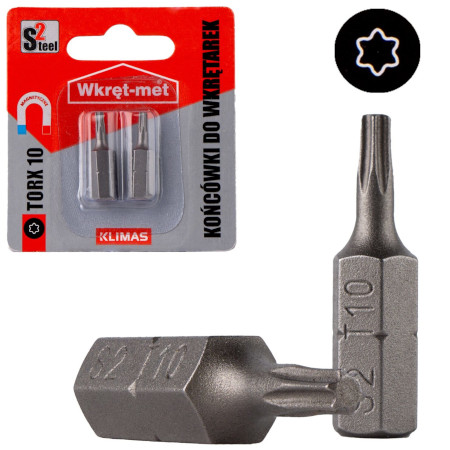

Bity do wkrętarki TORX 10 25mm 2 szt. TX10 magnetyczne Klimas
HEX – sześciokąt wewnętrzny
HEX to profil przeznaczony do gniazd sześciokątnych, znanych również jako imbusowe.
Prawidłowo dobrany bit HEX styka się ze ściankami gniazda na dużej powierzchni i umożliwia skuteczne przenoszenie momentu obrotowego.
Końcówki tego typu stosuje się m.in. przy śrubach imbusowych, śrubach dociskowych, elementach maszyn i wielu połączeniach meblowych.
Warto pamiętać, że bit HEX do gniazda wewnętrznego nie jest tym samym co nasadka do zewnętrznego łba sześciokątnego.
Wkręty farmerskie i wiele innych łączników dekarskich posiada zewnętrzny łeb sześciokątny. Do ich montażu używa się odpowiednich nasadek, np. 7, 8 lub 10 mm, a nie klasycznego bitu HEX wkładanego do gniazda.

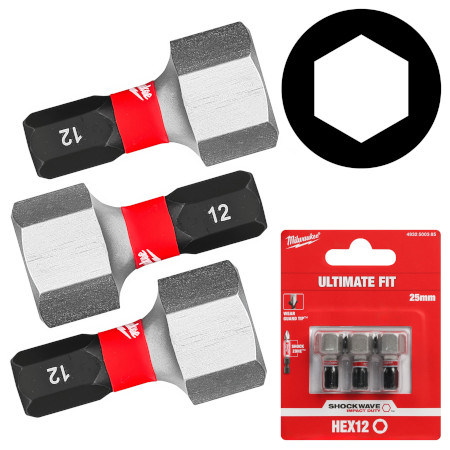

Bity udarowe Milwaukee HEX 12 mm, 25 mm 3 szt. Shockwave do zakrętarki
Czym różnią się bity standardowe od bitów do zakrętarek udarowych?
Zakrętarka udarowa podczas pracy generuje cykliczne udary obrotowe. Powodują one inne obciążenie końcówki niż podczas pracy zwykłą wiertarko-wkrętarką.
Standardowy bit może w takich warunkach szybciej się zużywać, odkształcać lub ulec uszkodzeniu. Dlatego do regularnej pracy zakrętarką udarową warto stosować końcówki wyraźnie oznaczone przez producenta jako Impact, Impact Rated lub przeznaczone do zakrętarek udarowych.
W wielu takich bitach producenci stosują specjalnie zaprojektowane strefy torsyjne, które kontrolowanie odkształcają się podczas udaru i pomagają ograniczyć obciążenie działające na grot.
Znaczenie ma jednak nie tylko sama strefa torsyjna. Na trwałość końcówki wpływają również:
- rodzaj zastosowanej stali,
- obróbka cieplna,
- geometria bitu,
- sposób wykonania profilu,
- dopasowanie końcówki do gniazda.
Do pracy zakrętarką udarową najlepiej więc wybierać produkty, dla których producent jednoznacznie deklaruje takie zastosowanie.
Czy do wysokiego momentu zawsze należy wybierać TORX?
Nie.
Podstawową zasadą pozostaje dopasowanie końcówki do gniazda wkrętu.
Jeśli wkręt posiada gniazdo PZ2, należy zastosować PZ2. Jeżeli posiada PH2 – właściwym wyborem będzie PH2. Nie można zastąpić ich bitem TX tylko dlatego, że połączenie wymaga wysokiego momentu.
Jeżeli jednak dopiero wybieramy rodzaj łącznika i możemy zdecydować o konstrukcji gniazda, TORX jest często bardzo dobrym rozwiązaniem przy połączeniach wymagających przenoszenia większego momentu obrotowego.
PH2 czy PZ2 – jak je odróżnić?
Pomylenie PH2 i PZ2 jest jednym z częstszych błędów podczas pracy.
W gnieździe PZ oprócz podstawowego krzyża znajdują się dodatkowe, mniejsze nacięcia pomiędzy głównymi ramionami. W PH takich nacięć nie ma.
Jeżeli bit nie osadza się głęboko i stabilnie albo zaczyna obracać się w gnieździe mimo prawidłowego rozmiaru, warto sprawdzić, czy nie został zastosowany niewłaściwy standard.
Nie należy próbować „dopasowywać” PH do PZ ani odwrotnie.
Jak dobrać bit do wkrętu?
Najbezpieczniejsza zasada jest prosta:
| Gniazdo / łeb wkrętu | Właściwa końcówka | Typowe przykłady zastosowania |
|---|---|---|
| Phillips | PH | m.in. wkręty do GK i różne wkręty montażowe |
| Pozidriv | PZ | wiele wkrętów do drewna i zastosowań montażowych |
| TORX | TX | wkręty konstrukcyjne, ciesielskie, tarasowe i inne łączniki z gniazdem TX |
| Sześciokąt wewnętrzny | HEX | śruby imbusowe, śruby dociskowe, elementy meblowe i maszynowe |
| Sześciokąt zewnętrzny | nasadka sześciokątna | m.in. wkręty farmerskie i inne wkręty z zewnętrznym łbem sześciokątnym |
Samego zastosowania wkrętu nie należy traktować jako informacji o rodzaju bitu.
Przykładowo wkręt do drewna może mieć gniazdo PZ lub TX, a łącznik dekarski może wymagać zarówno końcówki TORX, jak i nasadki na zewnętrzny łeb sześciokątny.
Jaki zestaw bitów warto mieć pod ręką?
W uniwersalnym zestawie przydatne będą przede wszystkim najczęściej występujące rozmiary:
- PH1, PH2 i PH3,
- PZ1, PZ2 i PZ3,
- TX10, TX15, TX20, TX25, TX30 i TX40,
- popularne rozmiary HEX,
- nasadki do zewnętrznych łbów sześciokątnych, jeśli regularnie pracujesz z tego typu łącznikami.
Jeżeli zestaw ma współpracować z zakrętarką udarową, warto wybrać komplet przeznaczony właśnie do takiej pracy.
Dobry zestaw powinien mieć czytelnie oznaczone rozmiary, odpowiednią jakość wykonania oraz zakres końcówek dopasowany do rzeczywiście używanych łączników. Nie ma natomiast konieczności, aby jedno opakowanie zawierało jednocześnie osobne bity standardowe i udarowe.
Najważniejsze jest, aby końcówka była dobrana do gniazda wkrętu i – w przypadku pracy udarowej – posiadała odpowiednie przeznaczenie określone przez producenta.
Pełną ofertę bitów, nasadek i zestawów do wkrętarek oraz zakrętarek udarowych znajdziesz w sklepie Hanex.pl.
AI GENERATED – zdjęcia ilustracyjne w tym artykule zostały wygenerowane z użyciem sztucznej inteligencji.
