Kołek ramowy rozporowy z wkrętem dwugwintowym M8

12 x 200mm, 1 szt.

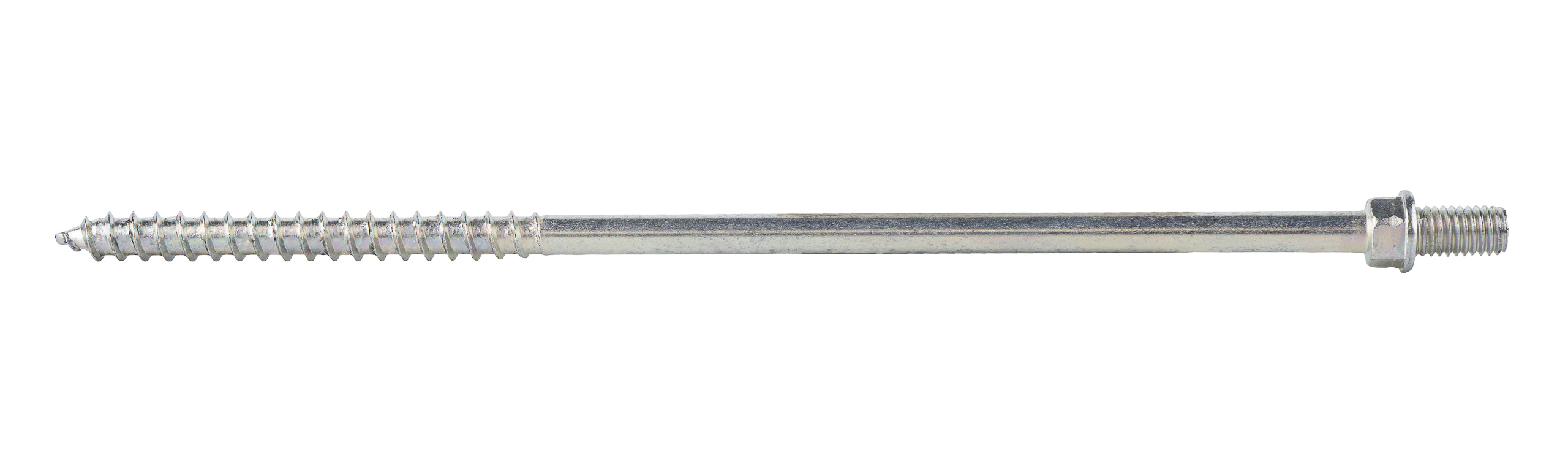

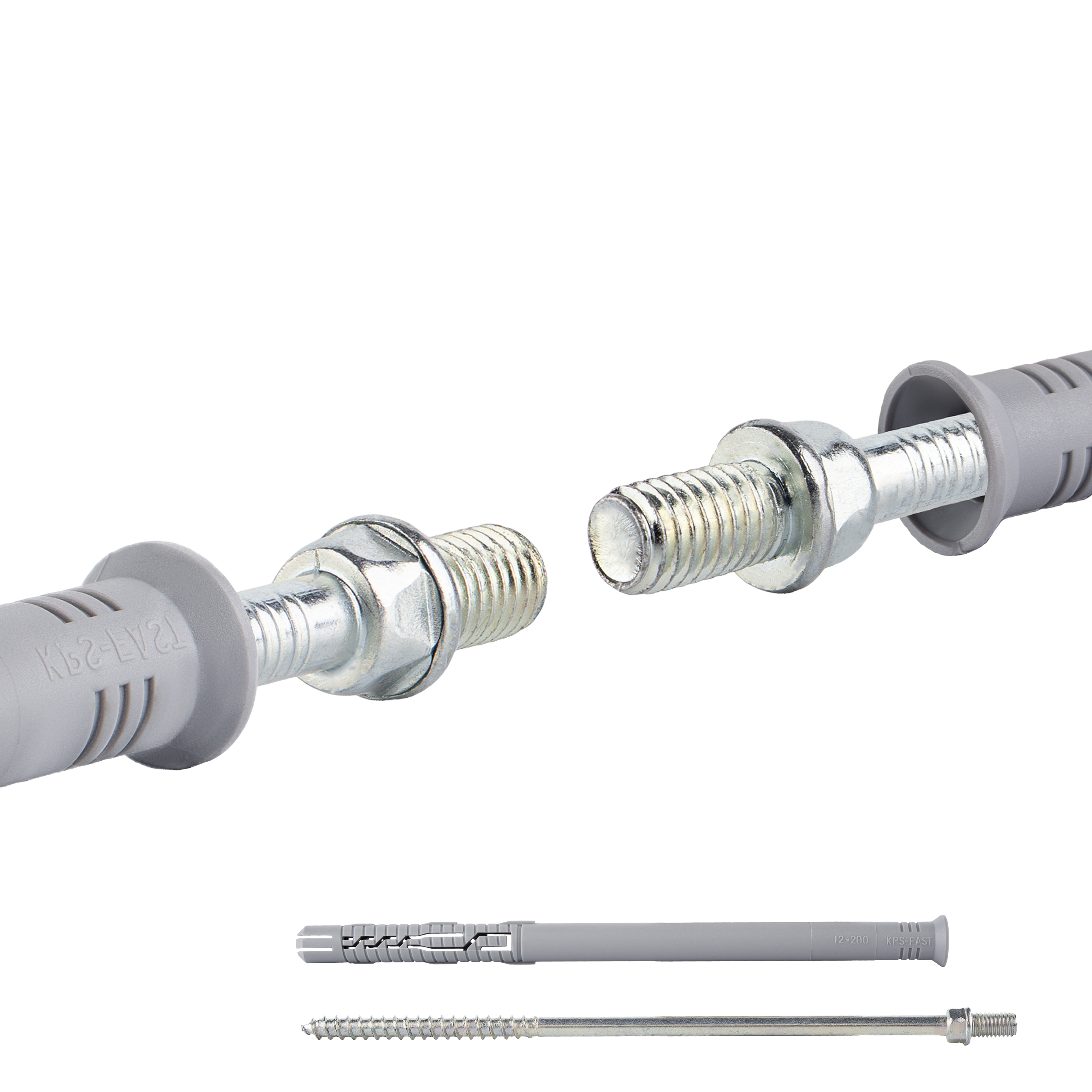

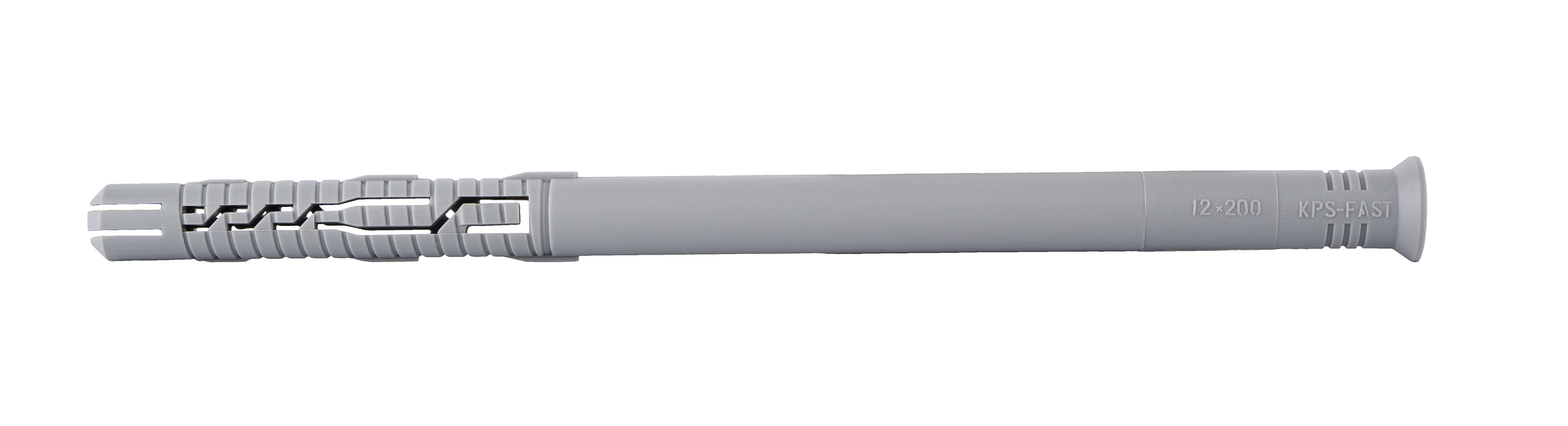

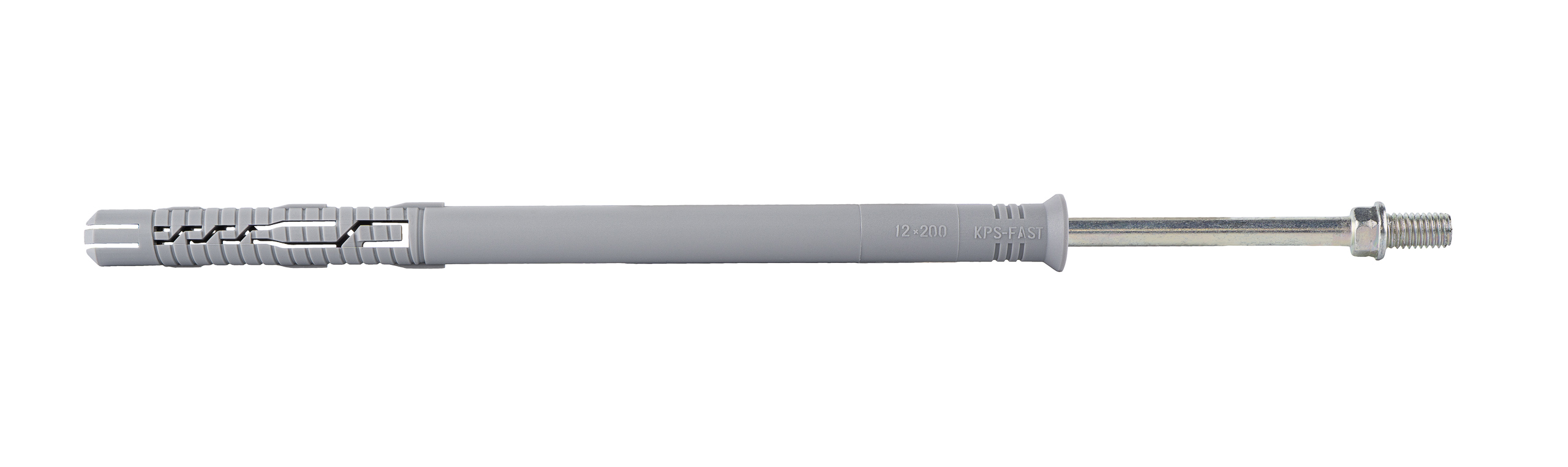

Składają się z koszulki wykonanej z poliamidu oraz z wkręta wykonanego ze stali ocynkowanej zakończonym gwintem metrycznym M8.

Zalecany do montażu obejm rur spustowych, wentylacyjnych, tras kablowych jako element mocujący lub innych elementów instalacyjnych na warstwie docieplenia (różnorodnych uchwytów i obejm instalacji budowlanych).

Najważniejsze parametry

• Model: KPD-12200
• Rozmiar: 12,0x200 mm
• Maksymalna długość użytkowa: 130 mm
• Opakowania: 25 szt.
• Gniazdo: SW-10
• Gwint: metryczny M8
• Materiał kołek: poliamid (nylon)
• Materiał wkręt: stal ocynkowana

Oryginalny Produkt Renomowanej Firmy KLIMAS Wkręt-Met ®

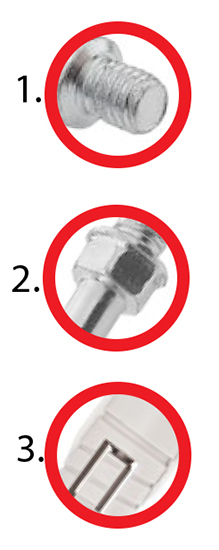

1. Główka zakończona gwintem metrycznym M8

Pozwala na bezpośredni montaż do obejmy.

2. Uchwyt na klucz SW-10 pod gwintem metrycznym

Ułatwia wkręcenie wkręta w koszulkę kołka.

3. Pewne mocowanie

Rozparcie w 4 kierunkach zwiększa powierzchnię docisku i nośność zakotwienia. Specjalne wypustki tworzywowe klinują koszulkę w otworze, zapobiegając jej obrotowi podczas montażu.

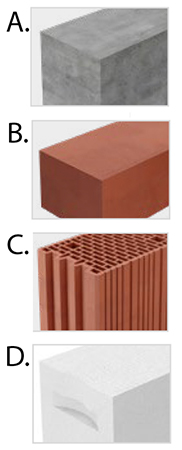

Podłoża i przykładowe zastosowania

A. Beton

B. Cegła pełna

C. Pustak ceramiczny

D. Autoklawizowany beton AAC

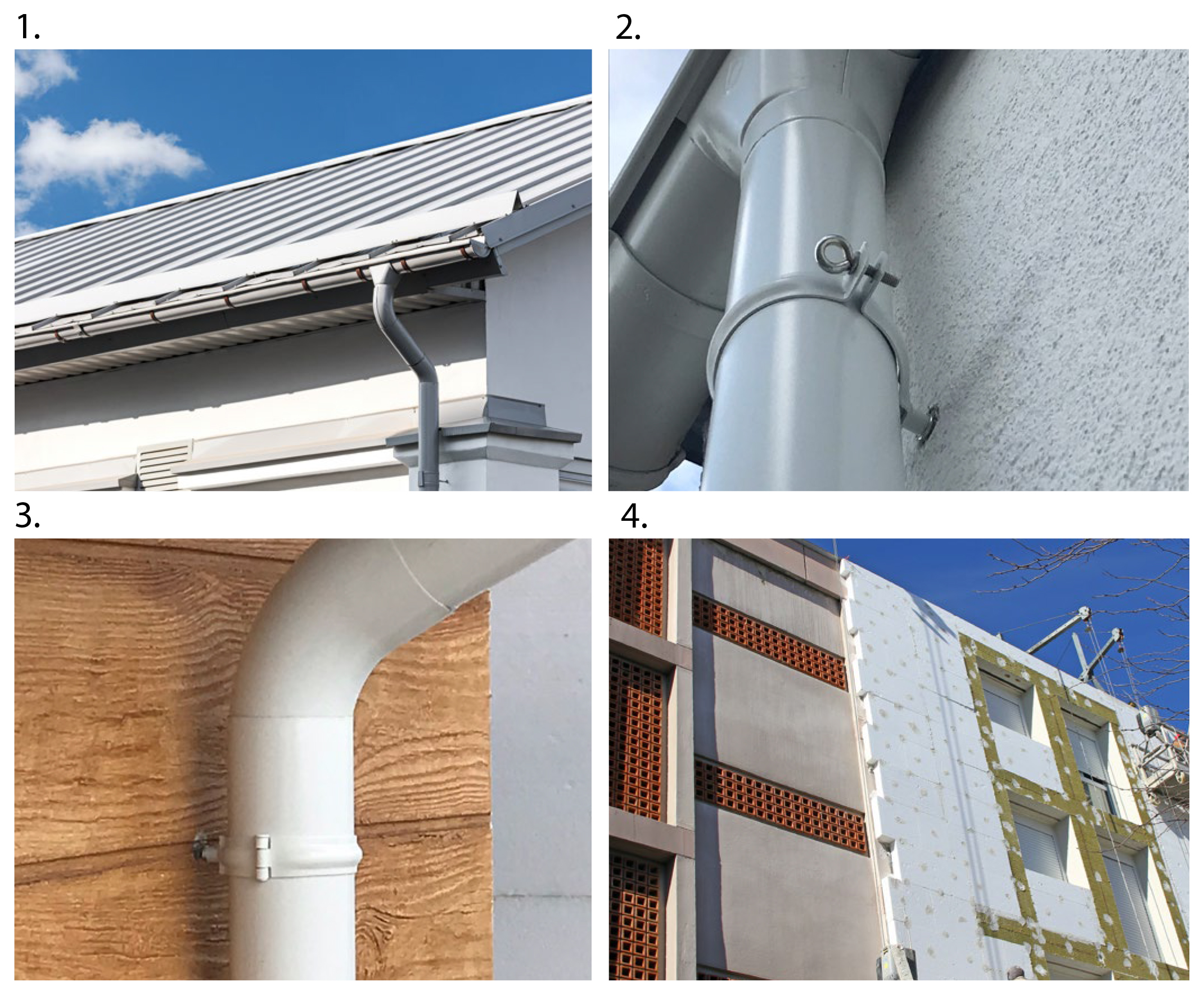

1. Montaż obejm w systemach rynnowych
2. Montaż obejm w systemach rynnowych
3. Montaż obejm w systemach rynnowych
4. Mocowanie elementów budowlanych poprzez warstwę izolacji termicznej (ETICS)

Są to tylko przykładowe zastosowania.

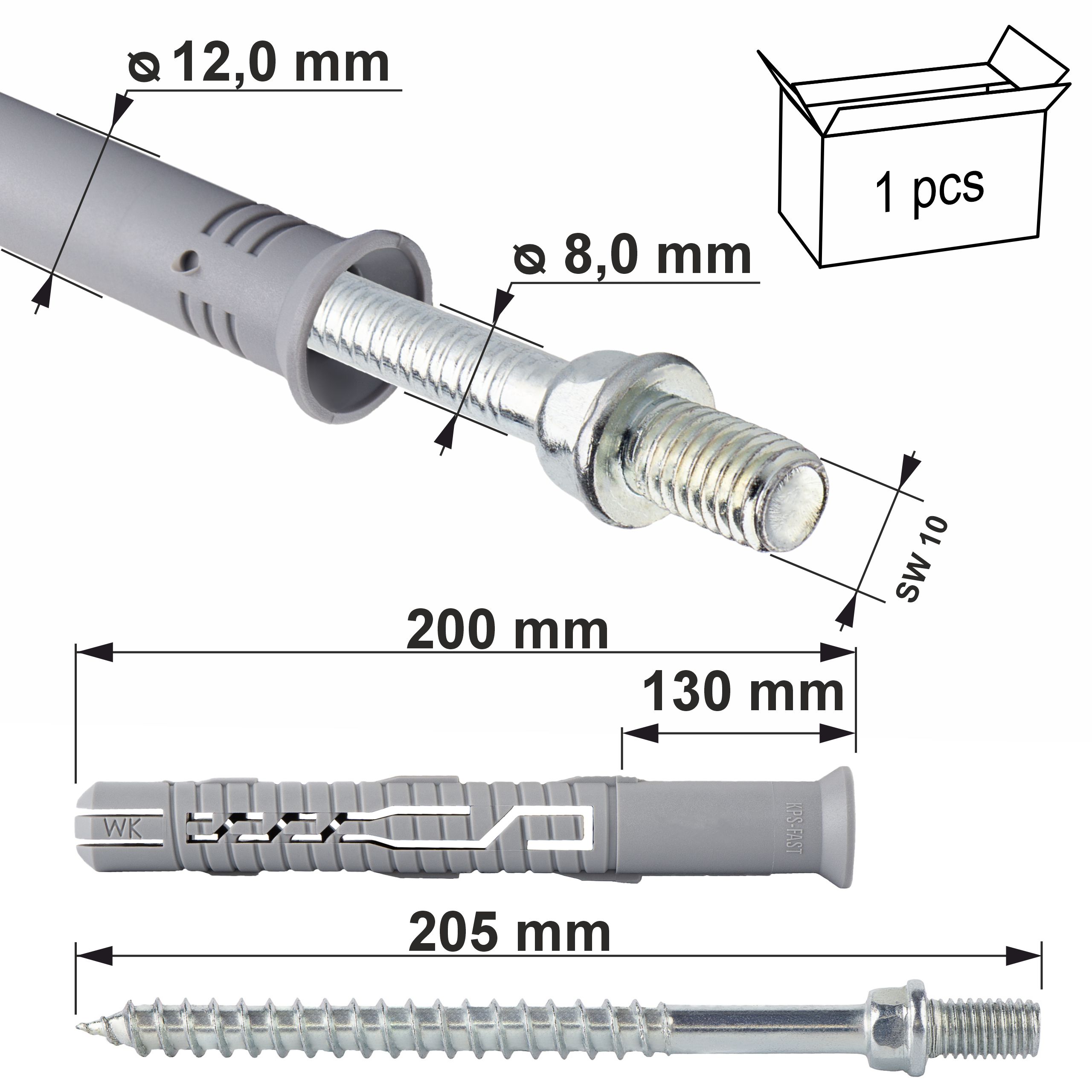

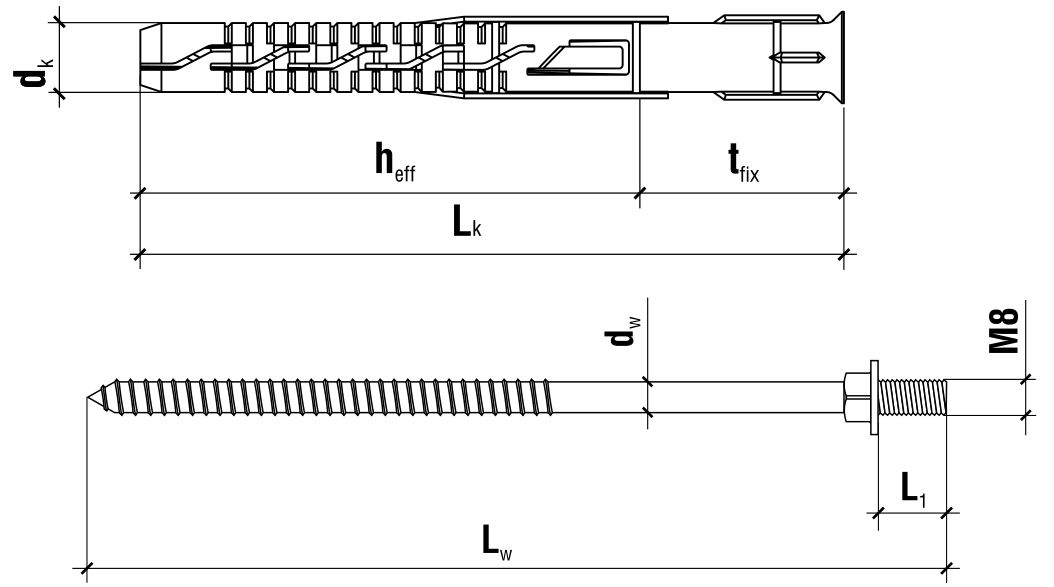

Specyfikacja produktu

• [ dk ] średnica kołka: Ø 12,0 mm
• [ Lk ] długość kołka: 200 mm
• [ dw ] średnica wkręta: Ø 8,0 mm
• [ Lw ] długość wkręta: 205 mm
• [ Tfix ] max długość użytkowa: 130 mm
• gniazdo: Klucz 10
• gwint: metryczny M8
• ilość szt. w opakowaniu: 1
• materiał kołek: poliamid (nylon)
• materiał wkręt: stal ocynkowana
• rodziaj montażu: montaż przelotowy
• podłoże: beton, cegła ceramiczna pełna, cegła silikatowa pełna, beton komórkowy

Certyfikat

• Kołki ramowe KPD posiadają Krajową Ocenę Techniczną: ITB-KOT-2018/0528 wydanie 2

Oferowane przez nas wkręty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

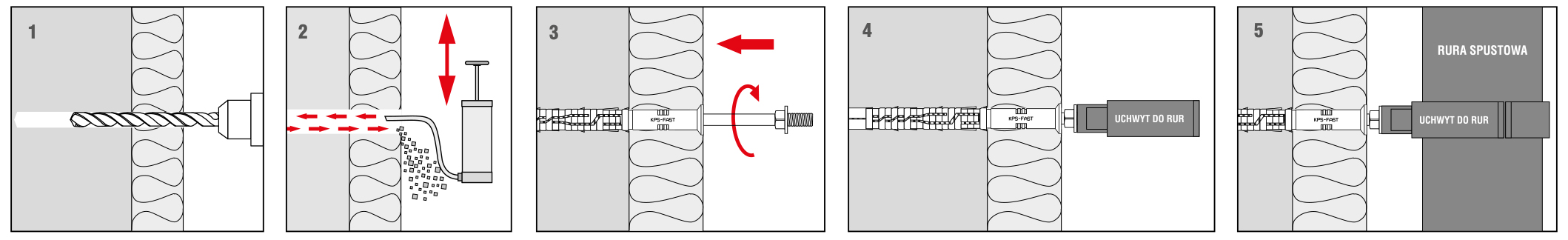

Sposób montażu

• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż łącznika oraz porównać obciążenia jakie łącznik będzie przenosił z nośnościami zawartymi w Karcie Charakterystyki lub w Krajowej Ocenie Technicznej.
• Należy dobrać odpowiednią długość łącznika, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany.
• Nadzorowany jest sposób wiercenia (otwory w podłożu murowym z elementów perforowanych oraz z betonu komórkowego powinny być wiercone wiertarką obrotową bez udaru).
• Średnica wierconych otworów powinna być zgodna z średnicą zastosowanych łączników.
• Otwory w podłożach z materiałów pełnych powinny być głębsze o około 10 mm od głębokości zakotwienia łącznika.
• Otwory w materiałach pełnych należy oczyścić ze zwiercin ruchem posuwisto-zwrotnym wiertłem na zmniejszonych obrotach.
• Następnie do otworu wprowadzana jest tworzywowa koszulka, a wkręt jest wkręcany aż do momentu zagłębienia się w koszulce.
• Siłowe dociąganie wkręta może spowodować jego ukręcenie, co nie jest objęte gwarancją producenta.

Wkręty KLIMAS - najczęstszy wybór profesjonalistów

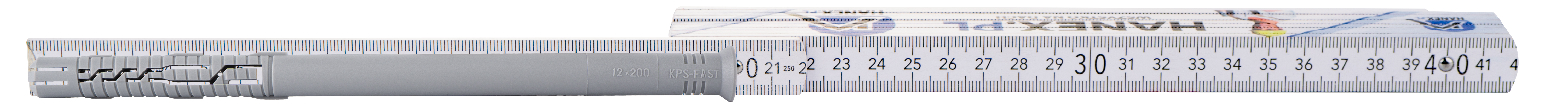

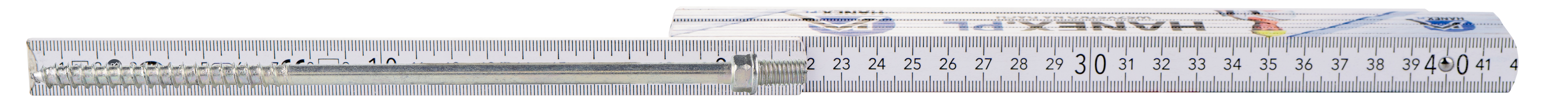

*miarka i nie jest przedmiotem aukcji (służy jedynie do lepszej prezentacji wkrętów)
