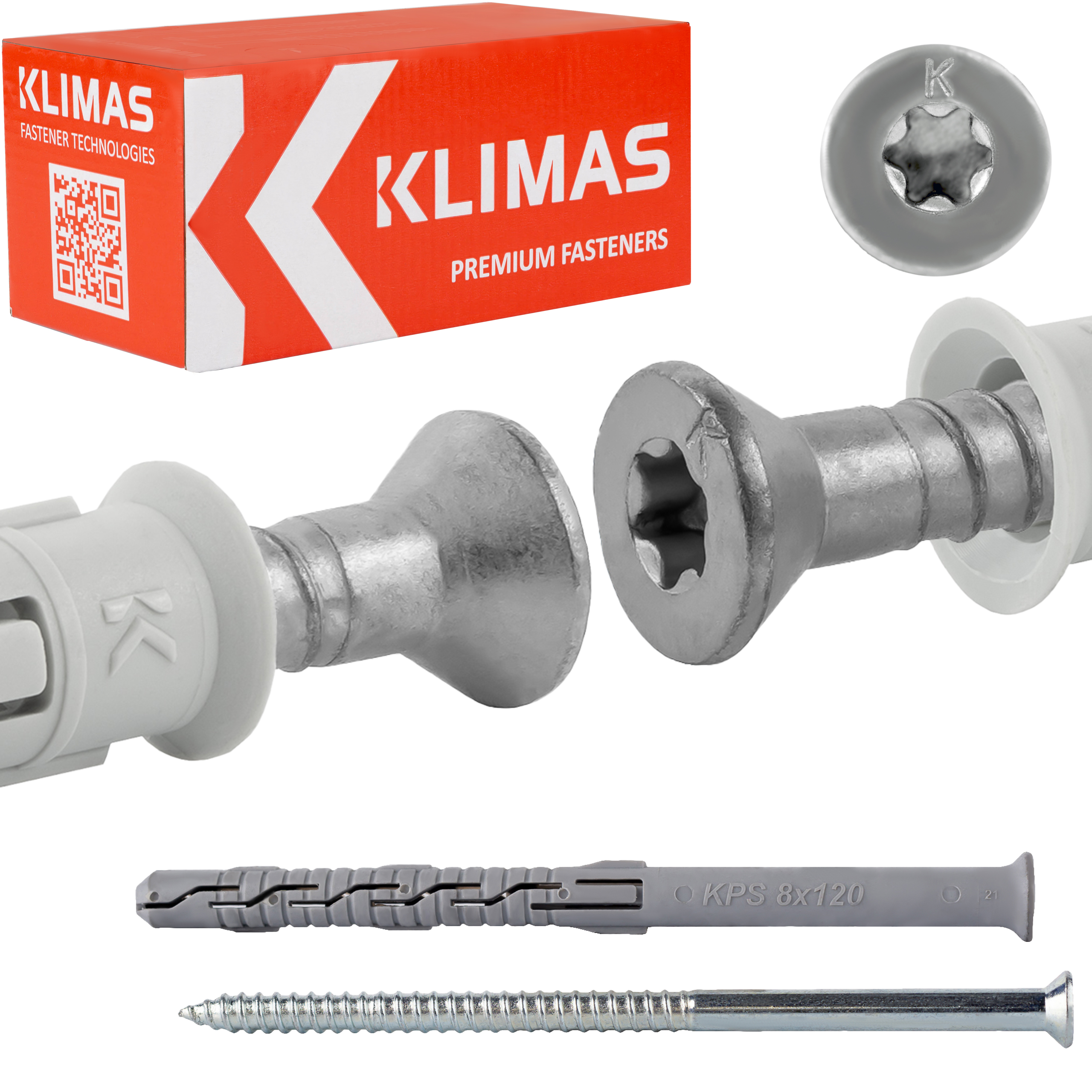

Kołki ramowe rozporowe z wkrętem z łbem stożkowym i gniazdem TX

8X120 mm 50 szt.

Składa się z koszulki wykonanej z poliamidu oraz wkręta wykonanego ze stali ocynkowanej z łbem stożkowym oraz gniazdem TX.

Zalecane do mocowania elementów drewnianych i drewnopochodncych. Łeb stożkowy zapewnia całkowite zlicowanie w elemencie mocowanym.

Najważniejsze parametry

• Model: KPS-FAST-08120S
• Rozmiar kołka: 8X120 mm
• Maksymalna długość użytkowa: 50 mm
• Opakowania: 50 szt.
• Gniazdo: TX-30

Łącznik rozporowy składa się z:

• koszulki - elementu tworzywowego
• łącznika - wkręta stalowego z łbem stożkowym i gniazdem torx 30

Oryginalny Produkt Renomowanej Firmy KLIMAS Wkręt-Met ®

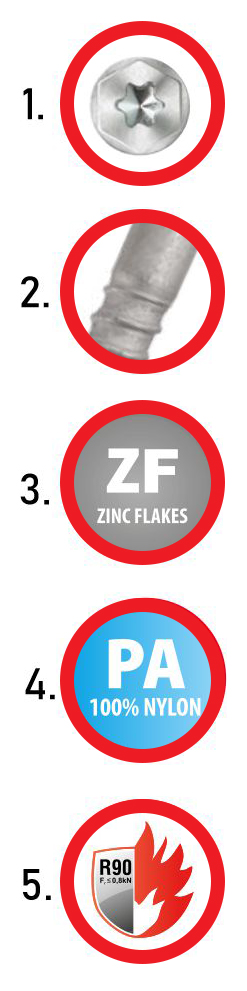

Cechy i korzyści

1. Łeb stożkowy z gniazdem TX

Gniazdo TX gwarantuje optymalne przeniesienie momentu obrotowego, natomiast łeb stożkowy zapewnia pełne jego zagłębienie w mocowanym elemencie.

2. Redukcja gwintu

Precyzyjne wprowadzenie wkręta. Zwiększona siła rozpierająca w drugiej strefie rozpierania.

3. Ochrona antykorozyjna - cynk płatkowy

Cynk płatkowy charakteryzuje się dwukrotnie wyższą odpornością na korozję od ocynku galwanicznego. Laboratorium Klimas Wkręt-met potwierdziło doskonałą jakość powłoki poprzez testy w komorze solnej (240godzin w komorze solnej dla cynku płatkowego w stosunku do 120 godzin dla ocynku galwanicznego).

4. Poliamidowa koszulka

Lepsze właściwości fizyko-chemiczne niż Polipropylen czy Polietylen.

5. Odporność ogniowa

Dla Montażu systemów fasad nośność łącznika ma wystarczającą wytrzymałość ogniową co najmniej 90 minut (R90). jeśli obliczeniowe obciążenie na jeden łącznik NR<0,8kN (bez trwałego obciążenia centrycznego).

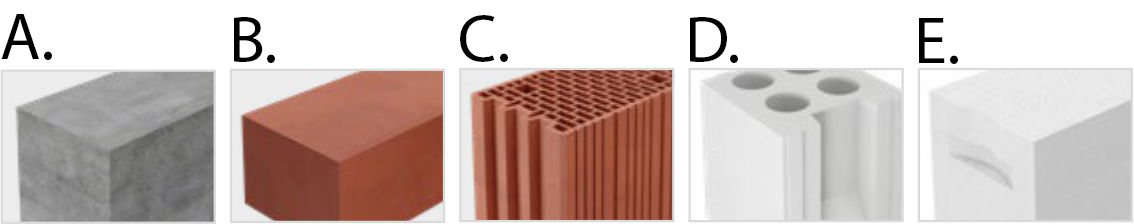

Podłoża i przykładowe zastosowanie

A. Beton

B. Cegła ceramiczna pełna, silikatowa

C. Pustak Ceramiczny,

D. Bloczek silikatowy drążony,

E. Autoklawizowany beton AAC

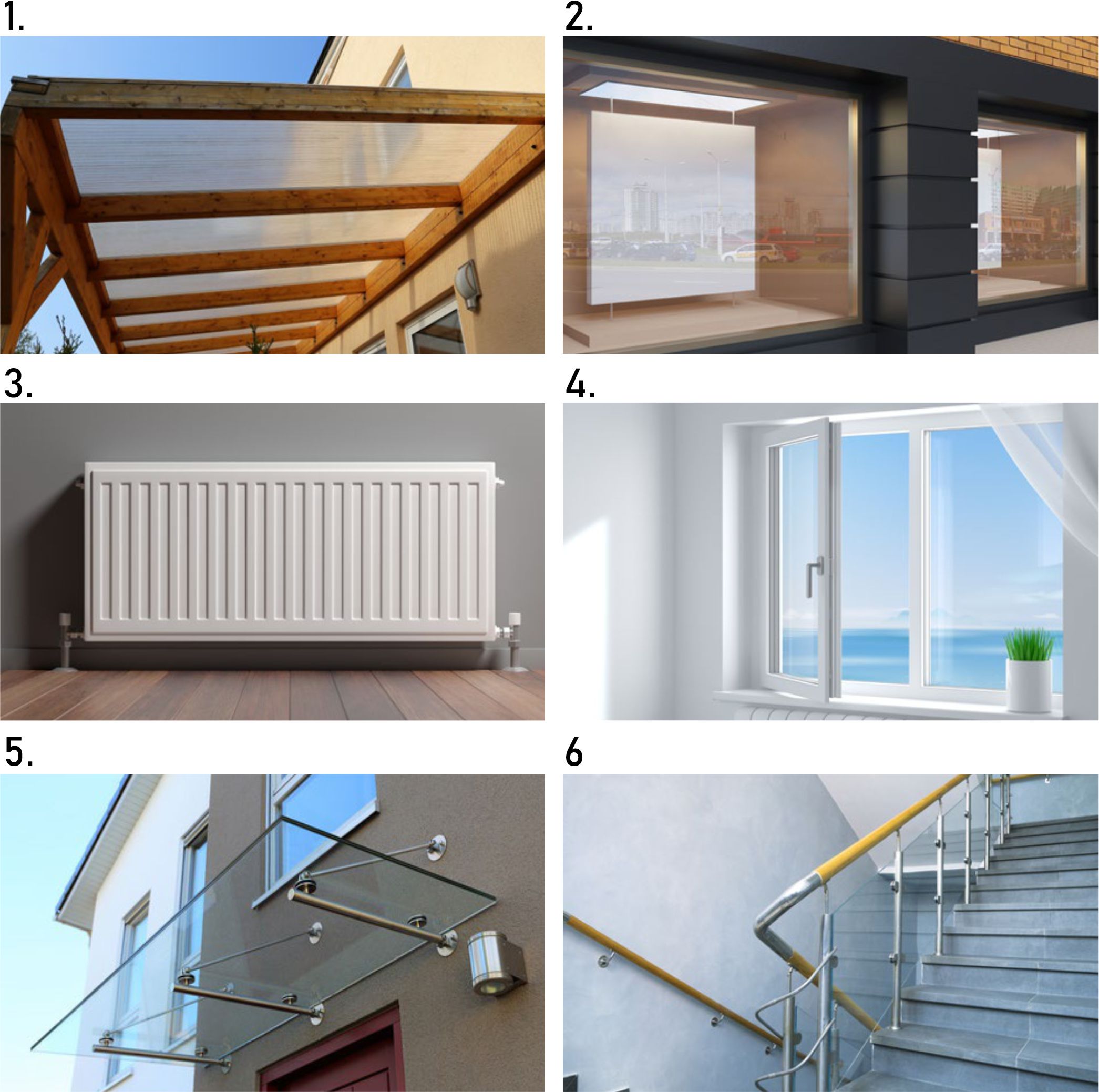

1. Montaż konstrukcji drewnianych
2. Montaż witryn sklepowych
3. Mocowanie grzejników
4. Montaż stolarki okiennej i drzwiowej
5. Mocowanie zadaszeń
6. Montaż poręczy

Są to tylko przykładowe zastosowania.

Kołek ramowy z wkrętem z łbem stożkowym wraz z gniazdem TX zalecany do mocowania elementów drewnianych, PVC ( tam gdzie zależy nam na zlicowaniu się łba w elemencie montowanym).

Łącznik rozporowy składa się z:

• Elementu tworzywowego- koszuli
• Łącznika- wkręt stalowego

Wstępne zmontowanie łączników to :

• prostszy i szybszy montaż
• produkty gotowe do użycia bez konieczności składania
• brak pomyłek przy doborze koszulki do wkręta

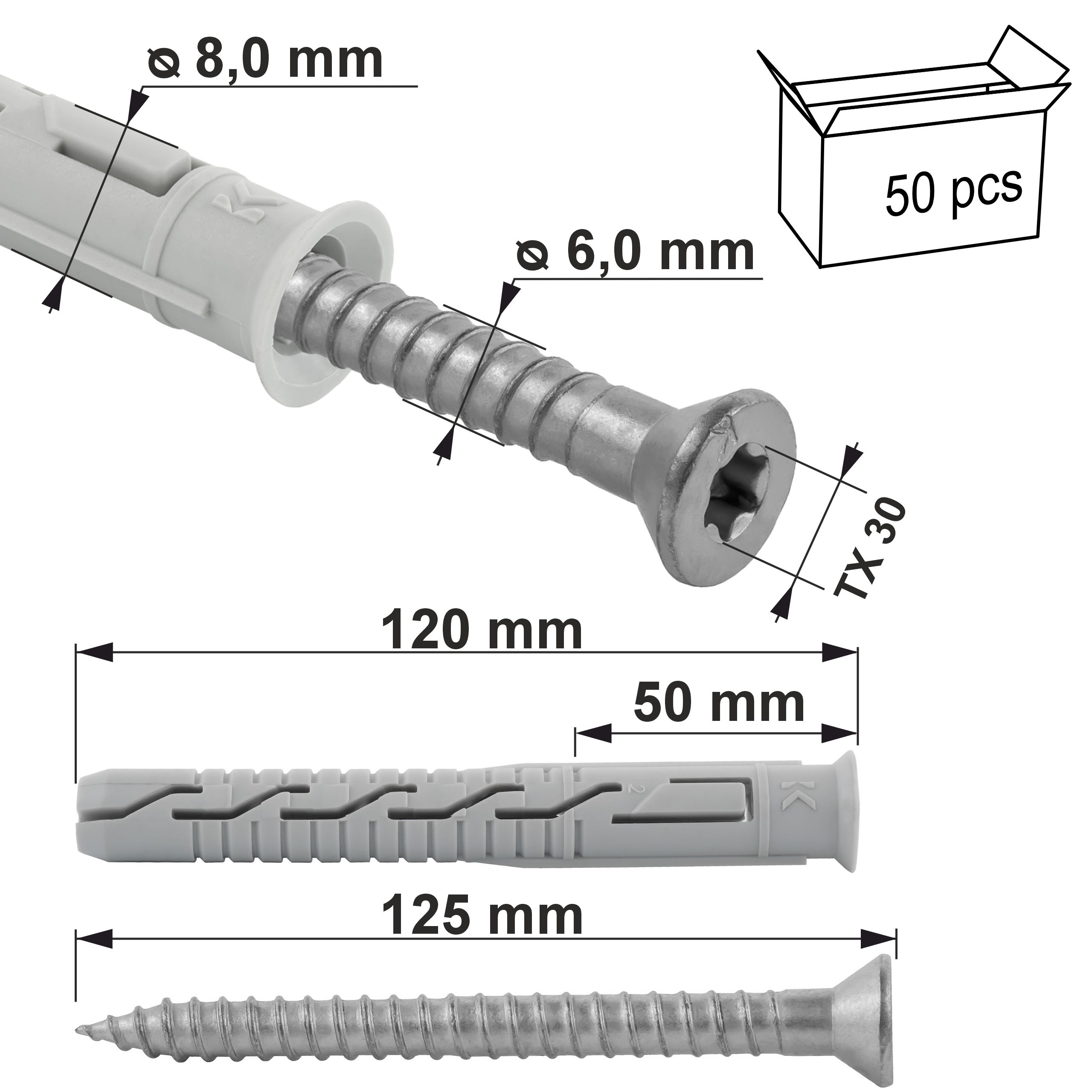

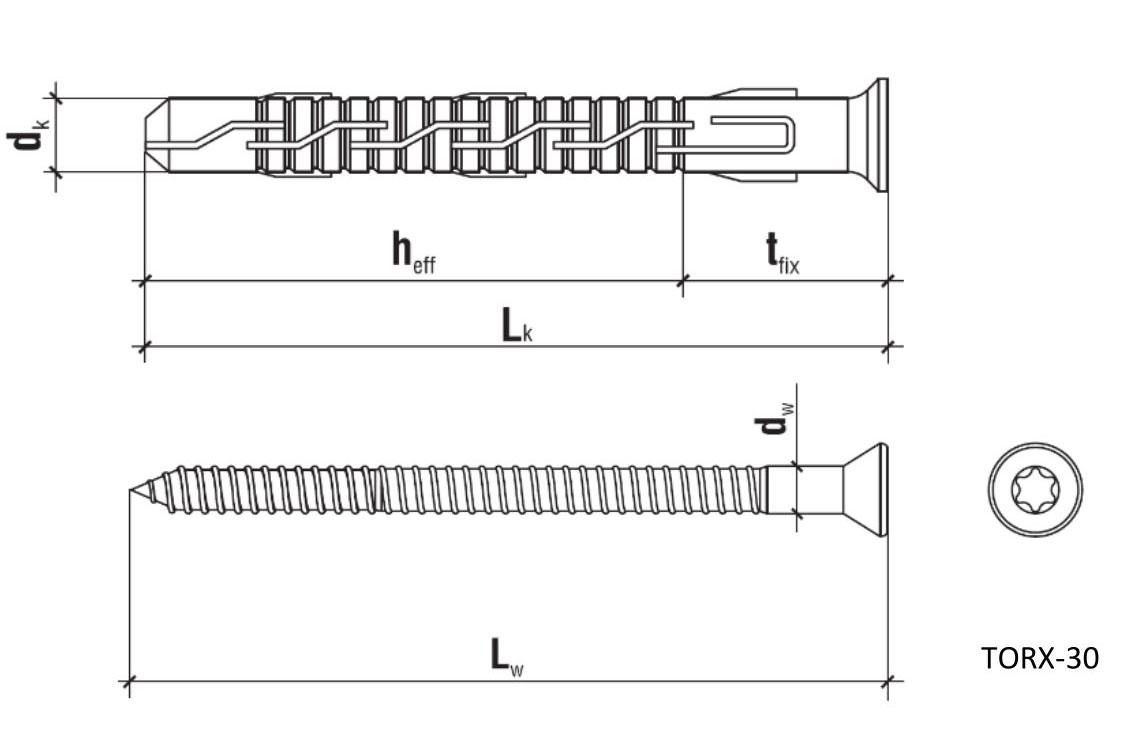

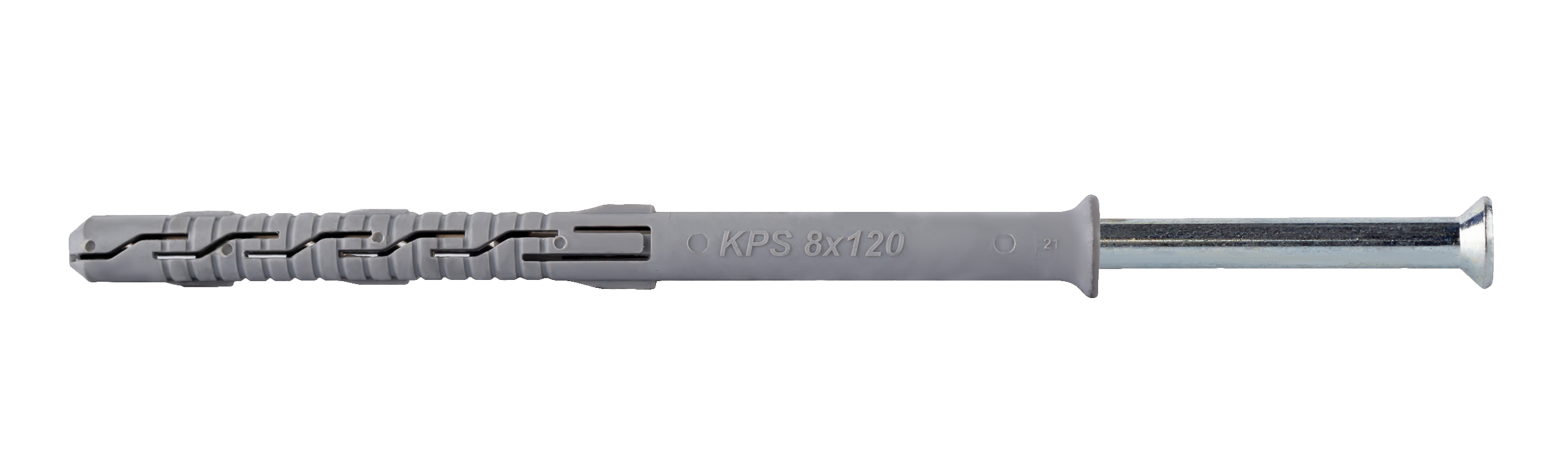

Specyfikacja produktu

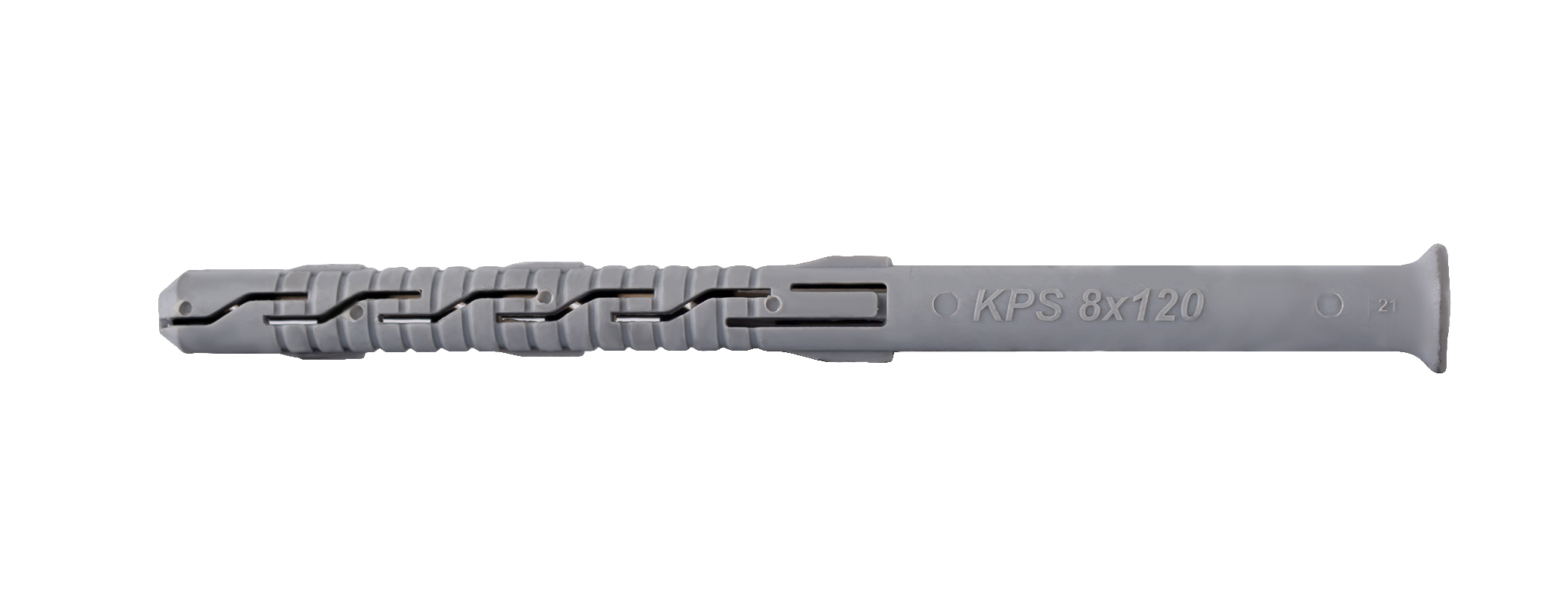

Kołek

• [ Dk ] Średnica kołka: Ø 8,0 mm
• [ Lk ] Długość kołka: 120 mm
• [ Tfix ] Max długość użytkowa: 50mm
• [Heff] Głębokość zakotwienia: 70 mm
• Materiał kołek: poliamid (nylon)
• Ilość w opakowaniu: 50 szt.

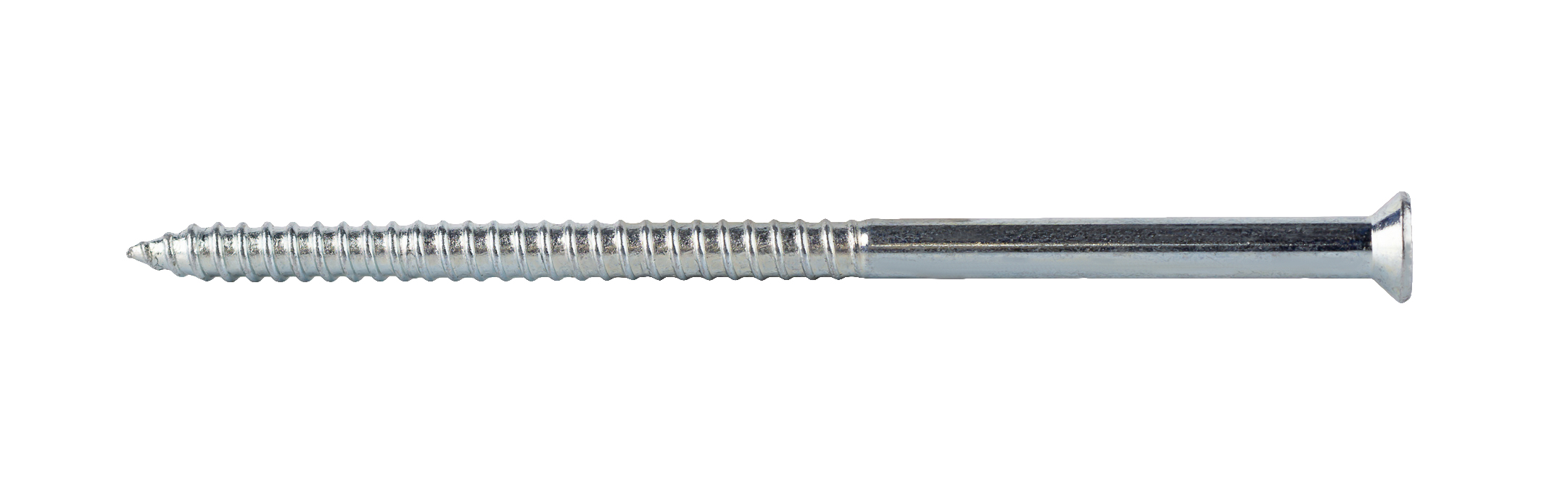

Wkręt

• [ Dw ] Średnica wkręta: Ø 6,0 mm
• [ Lw ] Długość wkręta: 125 mm
• Typ gniazda::TX-30
• Materiał wkręt: stal ocynkowana
• Ilość w opakowaniu: 50 szt.

Certyfikat

Europejska Aprobata Techniczna ETA 12/0272

Oferowane przez nas wkręty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

Film przedstawiający produkt

https://youtu.be/ygTRIj0Ocgw

(skopiuj link i wklej w okno przeglądarki)

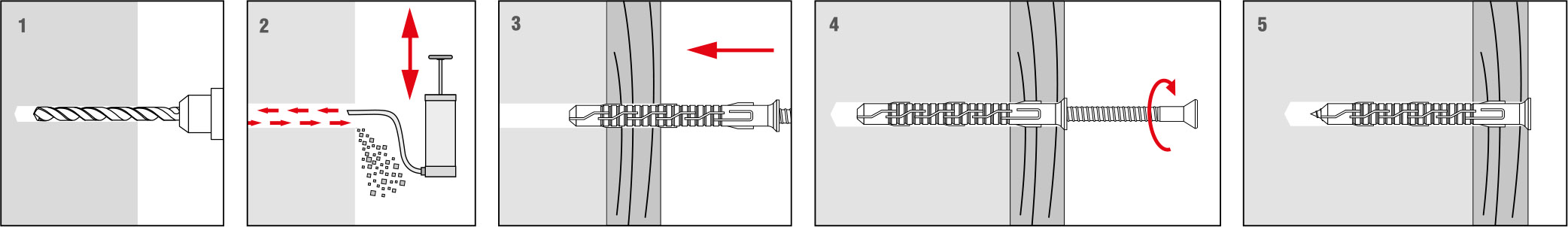

Sposób montażu

• Przed wykonaniem montażu należy rozpoznać podłoże, w którym będzie wykonywany montaż łącznika oraz porównać obciążenia jakie łącznik będzie przenosił z nośnościami zawartymi w Karcie Technicznej Produktu lub w Europejskiej Ocenie Technicznej.
• Należy dobrać odpowiednią długość łącznika, tak aby strefa rozporowa znajdowała się w materiale konstrukcyjnym ściany (grubość elementu mocowanego odpowiada max. długości użytkowej łącznika).
• Głębokość otworu wiercenia powinien być co najmniej 10 mm dłuższy od głębokości zakotwienia łącznika - pozwoli to, na prawidłowe osadzenie koszulki w otworze oraz zniweluje problem ukręcania wkrętów.
• Użycie udaru nie jest wskazane podczas wiercenia w cegłach dziurawkach, pustakach ceramicznych i gazobetonie, który niszczy ścianki i nie daje pewności osadzenia łącznika.
• Średnica wierconych otworów powinna być zgodna ze średnicą zastosowanych kołków.
• Wiercony otwór należy wyczyścić chociażby poprzez dwukrotny ruch wiertłem, który odprowadzi zwierciny na zewnątrz, otwory wiercone pionowo w dół wymagają głębszego wiercenia lub wydmuchania zwiercin które się gromadziły.
• Do wywierconego otworu wprowadzany jest kołek, a wkręt jest wkręcany aż do momentu jego pełnego zagłębienia się w koszulce.
• Siłowe dociąganie wkręta może spowodować jego ukręcenie, co nie jest objęte gwarancją producenta.
• Montaż powinien być wykonywany przy temperaturze w zakresie -20 °C do +40 °C (dotyczy temperatury podłoża).

Wkręty KLIMAS - najczęstszy wybór profesjonalistów

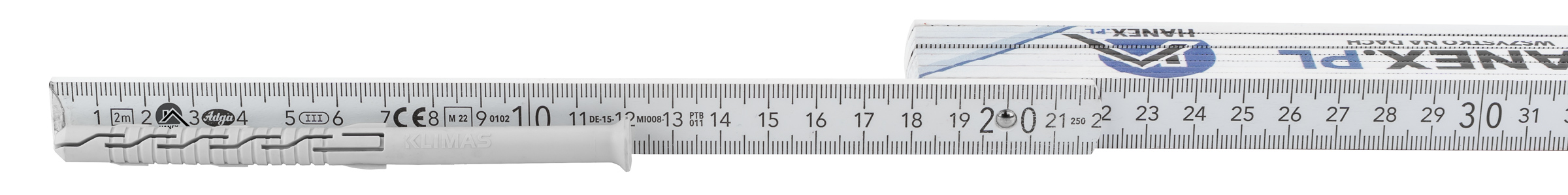

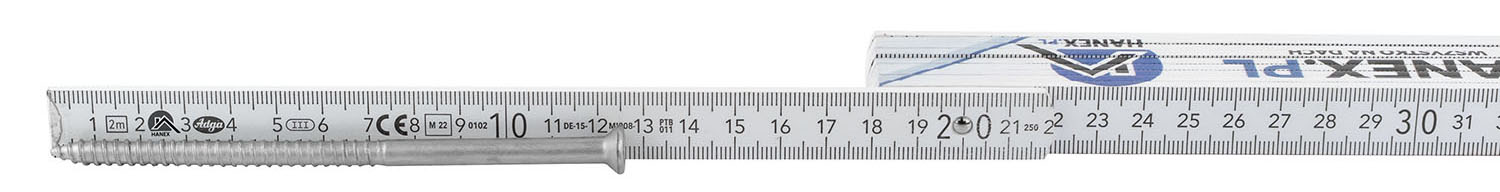

*miarka nie jest częścią zestawu (służy jedynie do lepszej prezentacji wkrętów)
