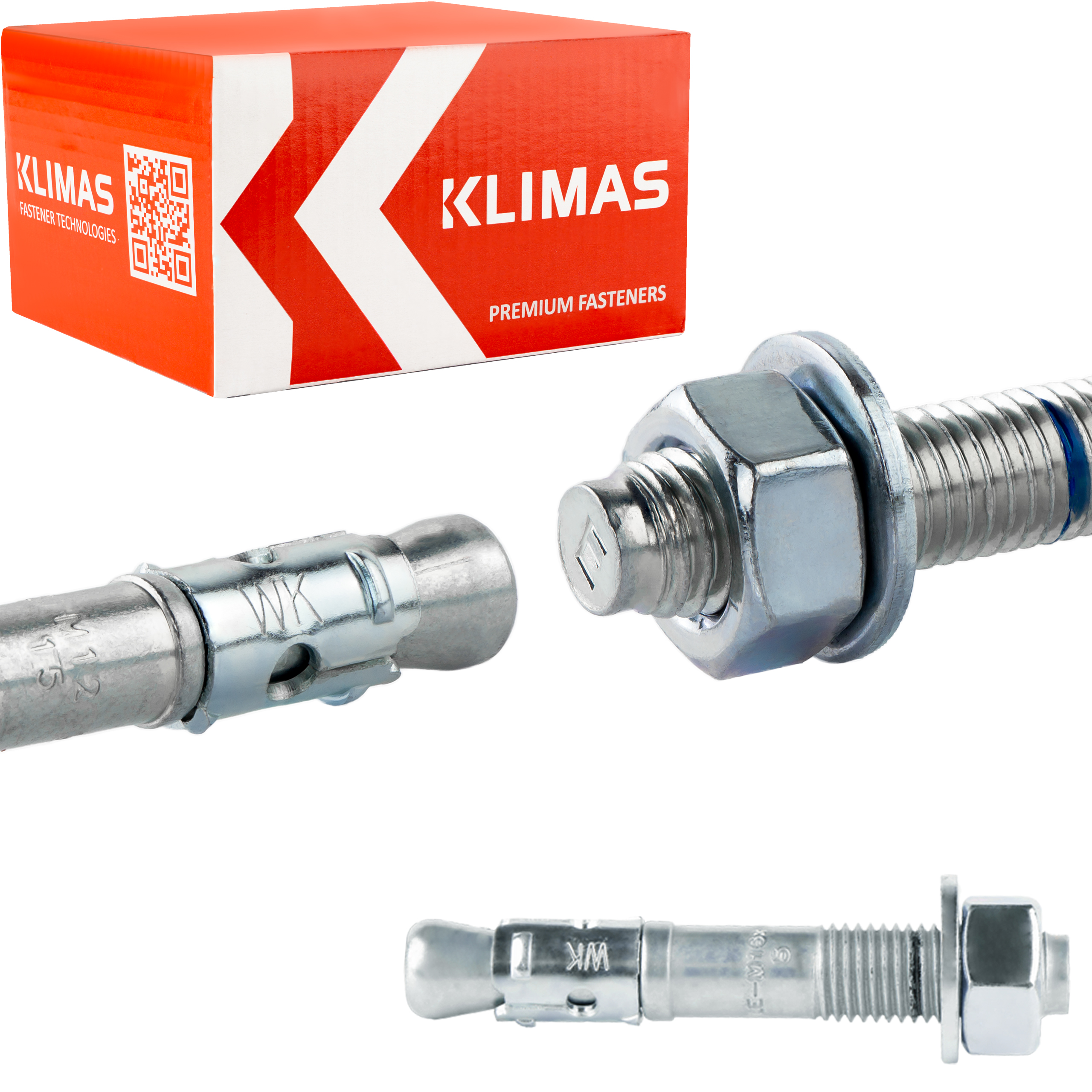

Kotwy do betonu stalowe M16 x 105 mm 25 szt. mechaniczne Klimas LE-ZN
- Kotwy mechaniczne
- M16 x 105 mm (25 szt.)
- Model: LE-ZN
- Kotwy wykonane są ze stali ocynkowanej. Idealnie nadają się do montażu maszyn, urządzeń, mocowań seryjnych (barierki, poręcze, regały
- magazynowe), montażu lekkich i średnich konstrukcji stalowych.
Kod producenta
5902622315034
Seria

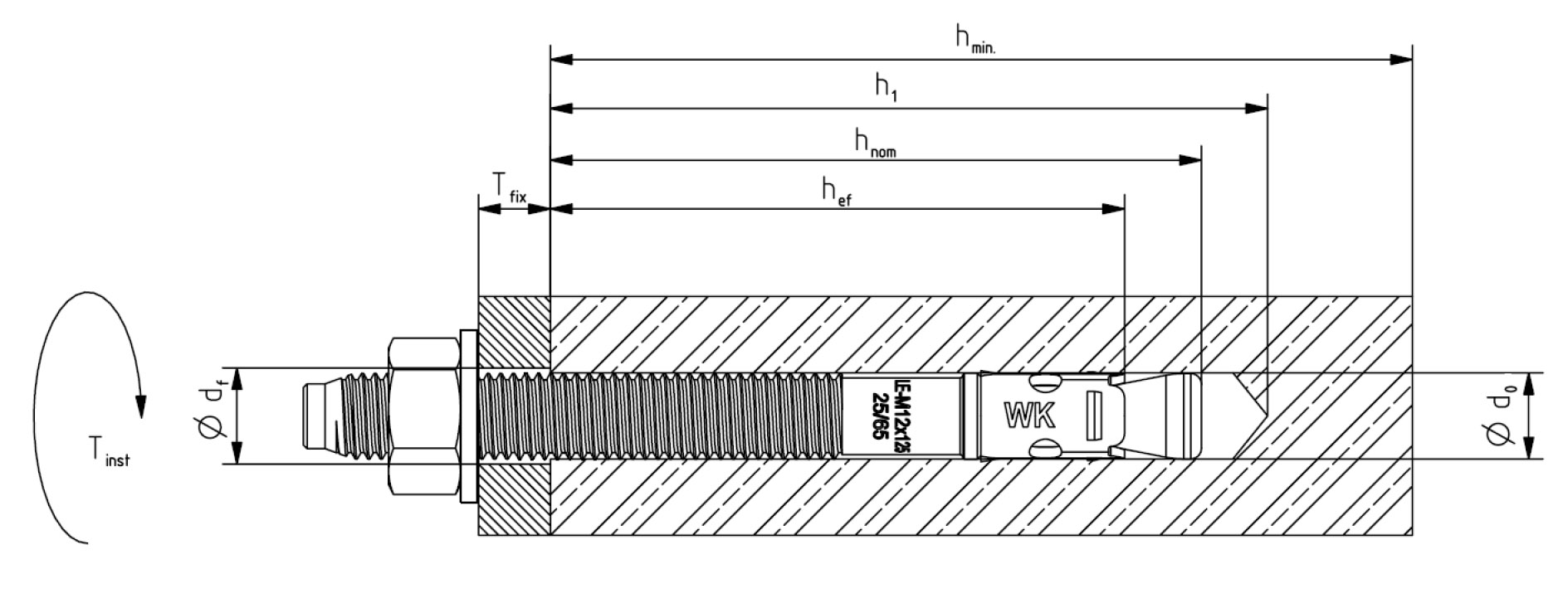

Średnica zew. podkładki [dp]
29.6 mm
Efektywna głębokość zakotwienia [Heft]
85mm
Max długośc użytkowa [Tfix]:
25-45mm
Głębokość wiercenia [h1]
106 mm
Głębokość zakotwienia [hnom]
98 mm
Maksymalna grubość elementu mocowanego [Tfix]
25-45mm
Średnica otworu w montowanym elemencie [df]
≤ 18mm
Minimalna grubość podłoża [hmin]
170mm
Moment dokręcający [Tinst]
100 Nm
Rozmiar Klucza:
SW24
Waga [kg]
4,7
Ilość w opakowaniu
20 szt.
Gwint
M16
Materiał:
Stal Ocynkowana
Podłoże
Beton zwykły zbrojony lub niezbrojony niezarysowany klasy C20/25 do C50/60
Podkategoria
Kotwy Mechaniczne

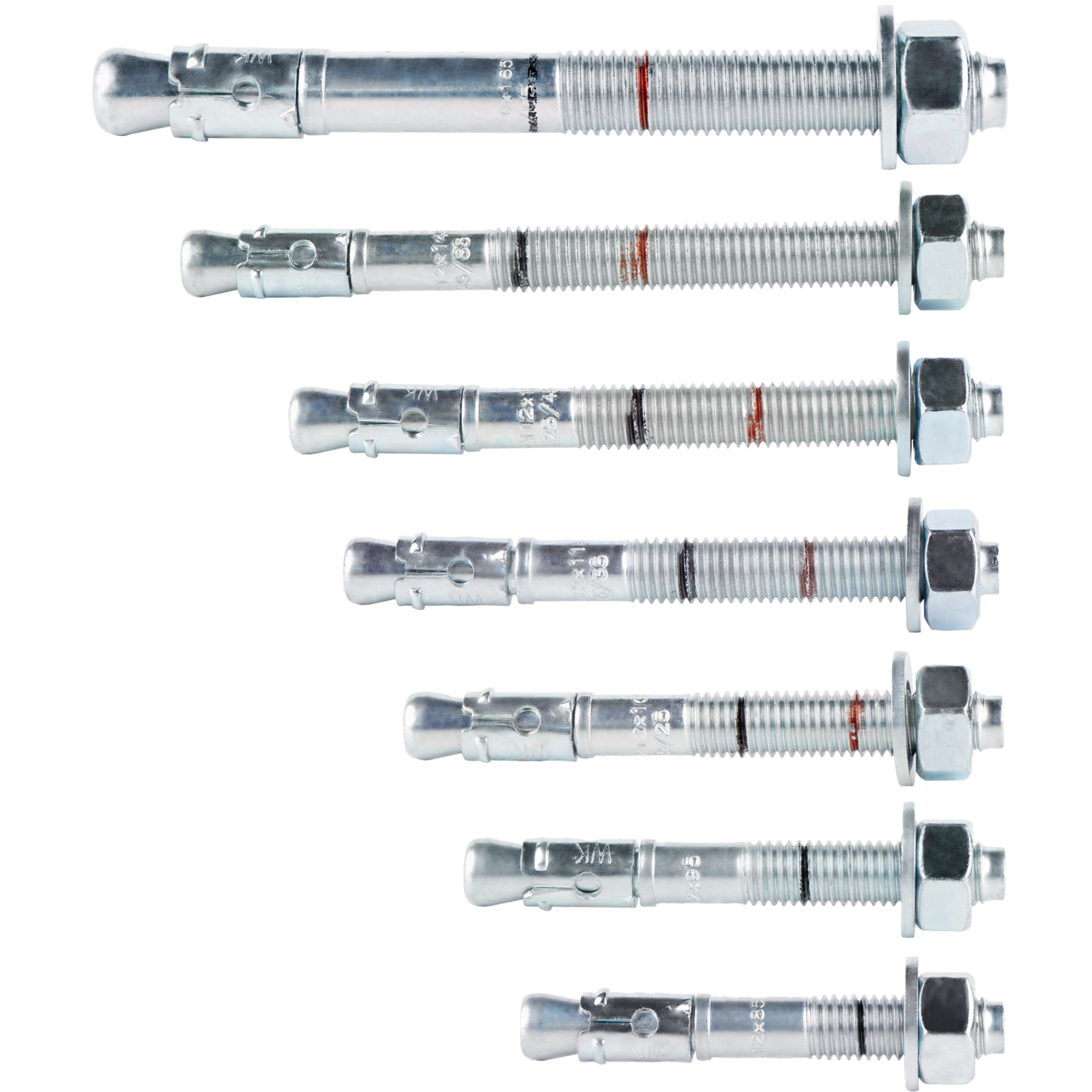

Kotwy mechaniczne do betonu LE-ZN
Kotwy wykonane są ze stali ocynkowanej.
Idealnie nadają się do montażu maszyn, urządzeń, mocowań seryjnych (barierki, poręcze, regały magazynowe), montażu lekkich i średnich konstrukcji stalowych.

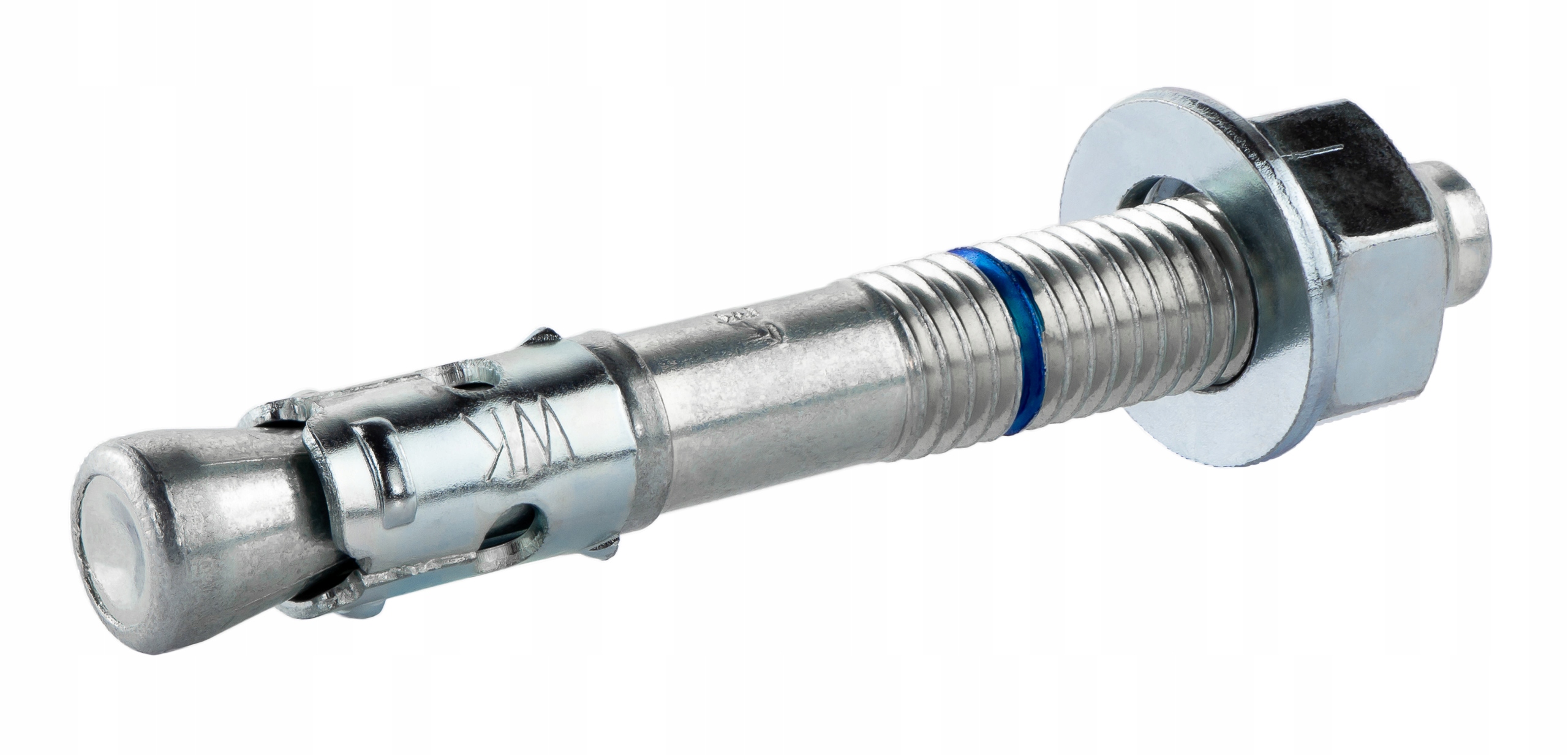

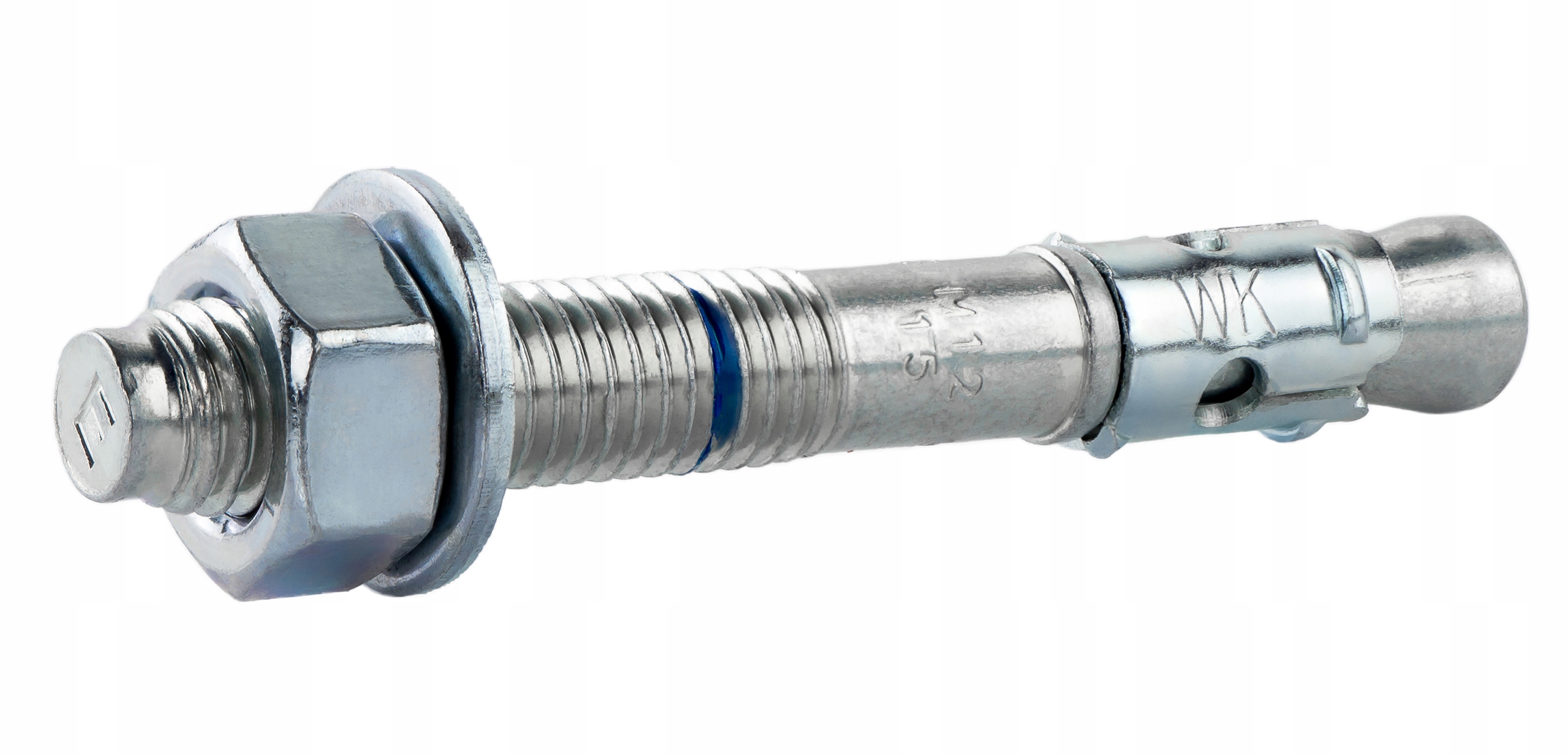

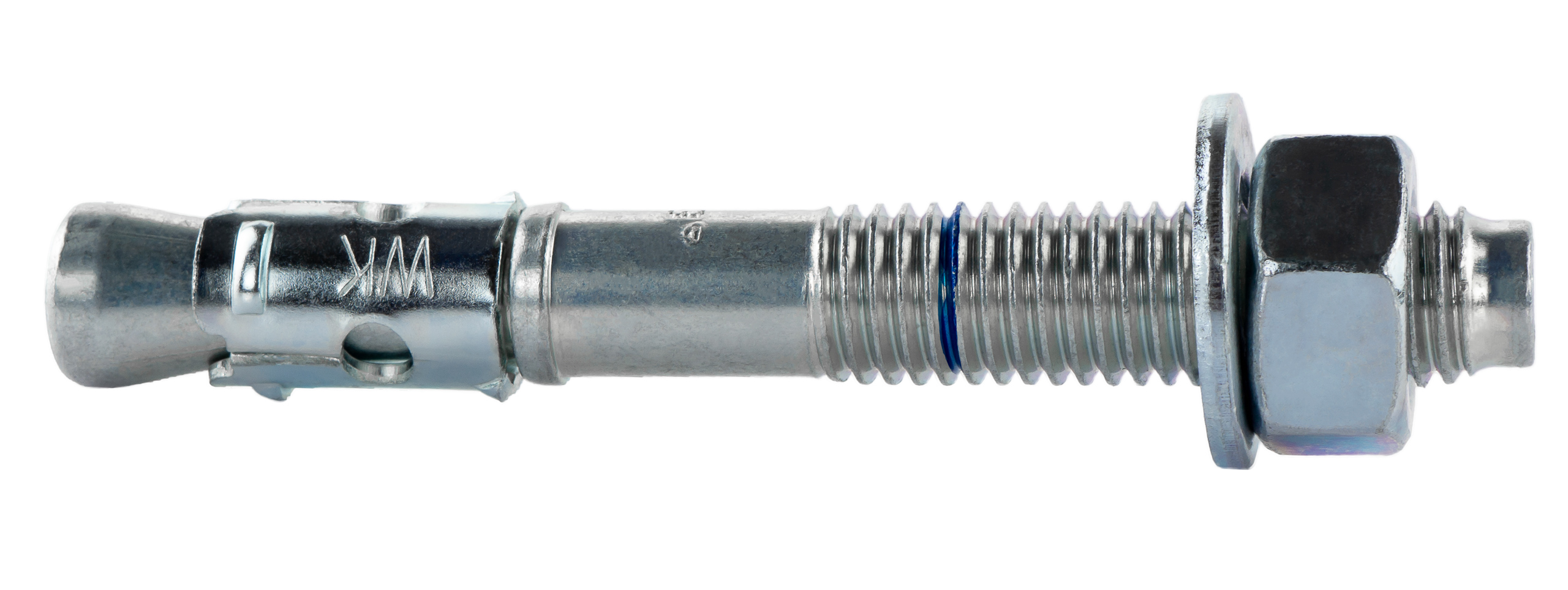

Kotwa mechaniczna LE-ZN składa się z nagwintowanego trzpienia zakończonego stożkiem rozpierającym, opaski rozporowej oraz nakrętki sześciokątnej i podkładki. Wykonana jest ze stali niskowęglowej i pokryta warstwą ocynku, co zapewnia ochronę antykorozyjną. Zamocowanie następuje poprzez dokręcenie nakrętki odpowiednim momentem, co powoduje przesunięcie opaski rozporowej i powstanie trwałego zakotwienia w podłożu.

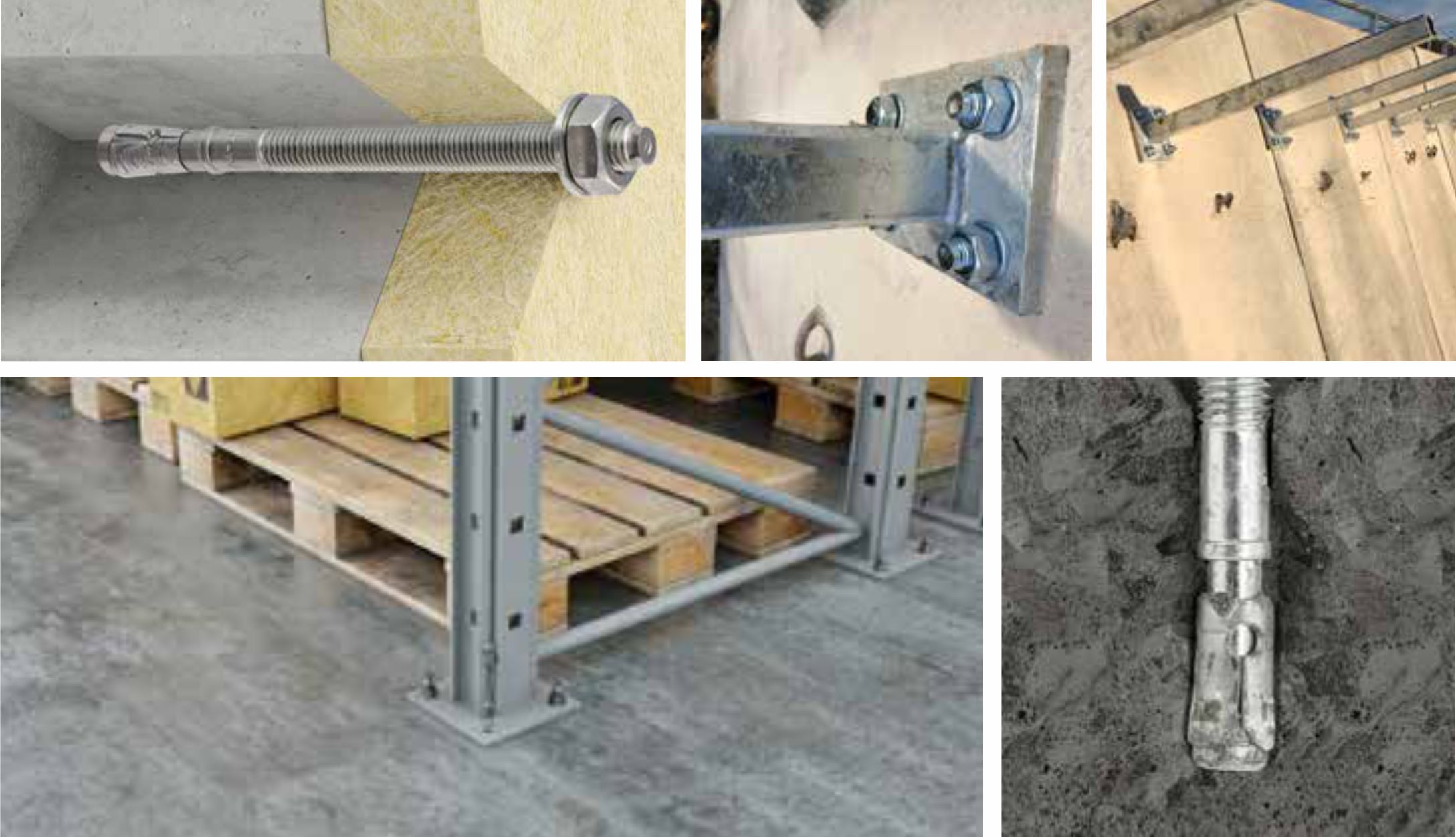

Podłoże i przykładowe zastosowanie
A. Beton zwykły niezarysowany zbrojony i niezbrojony klasy C20/25 ÷ C50/60
- Obciążenia statyczne i quasi-statyczne,
- zakotwienia, którym stawia się wymagania dotyczące odporności ogniowej,
- montaż maszyn i urządzeń,
- montaż barierek,
- montaż poręczy,
- montaż balustrad wewnątrz budynków,
- montaż galanterii stalowej i elementów ozdobnych,
- montaż lekkich i średnich konstrukcji metalowych wewnątrz budynków.

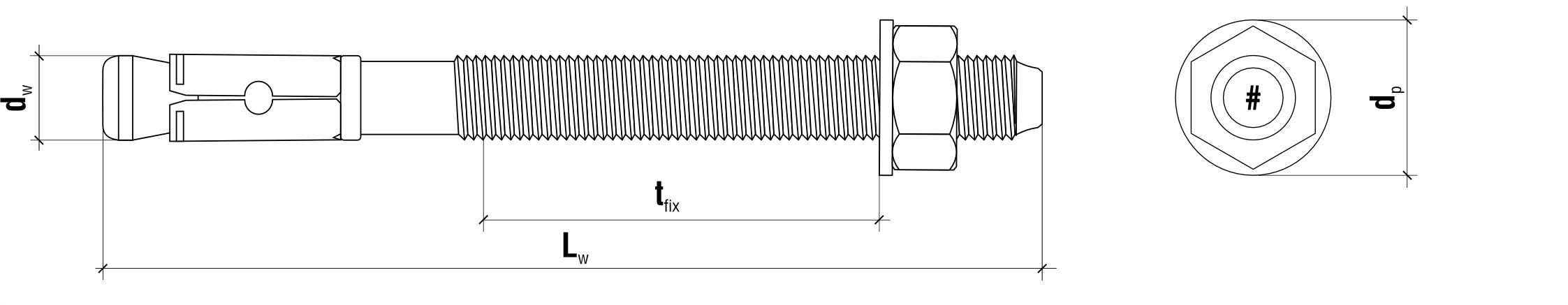

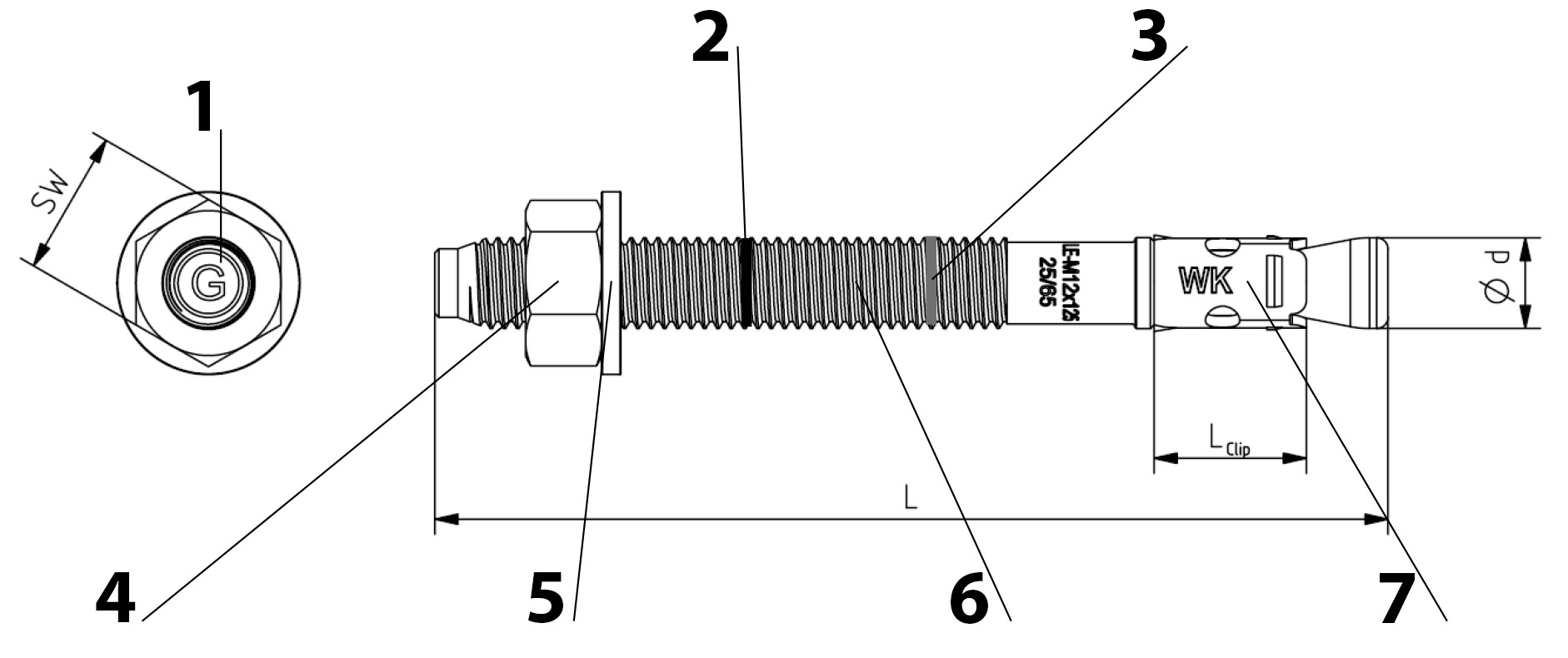

Elementy Kotwy
- Oznaczenie na główce,
- Standardowa głębokość zakotwienia,
- Zredukowana głębokość zakotwienia,
- Nakrętka,
- Podkładka,
- Trzpień kotwy,
- Tuleja rozprężna.
Cechy i Korzyści
1. Najwyższe parametry wytrzymałościowe
Najnowocześniejszy park maszynowy oraz wieloletnie doświadczenie przełożyło się na produkty o najwyższych parametrach wytrzymałościowych. Nasze kotwy są dedykowane jako profesjonalne rozwiązanie do najbardziej odpowiedzialnych połączeń konstrukcyjnych.
2. Odporność ogniowa R30 - R120.
Kotwy posiadają odporność ogniową wpływającą na bezpieczeństwo połączeń w czasie pożaru. Wytrzymałość określona w warunkach pożaru od R30 do R120 pozwala znaleźć ekonomiczne połączenie dla każdego rodzaju branży dostosowane do wymaganej klasy odporności ogniowej.
3. Szybki i prosty montaż
Poprzez wbicie kotwy młotkiem we wcześniej wywiercony otwór i dokręcenie.
4. Natychmiastowa obciążalność.
5. Średnica otworu równa średnicy trzpienia kotwy.
6. Dostarczana w formie fabrycznie zintegrowanej z nakrętką i podkładką.
7. Formowana na zimno stal zapobiega pękaniu trzpienia podczas wbijania i dokręcania.

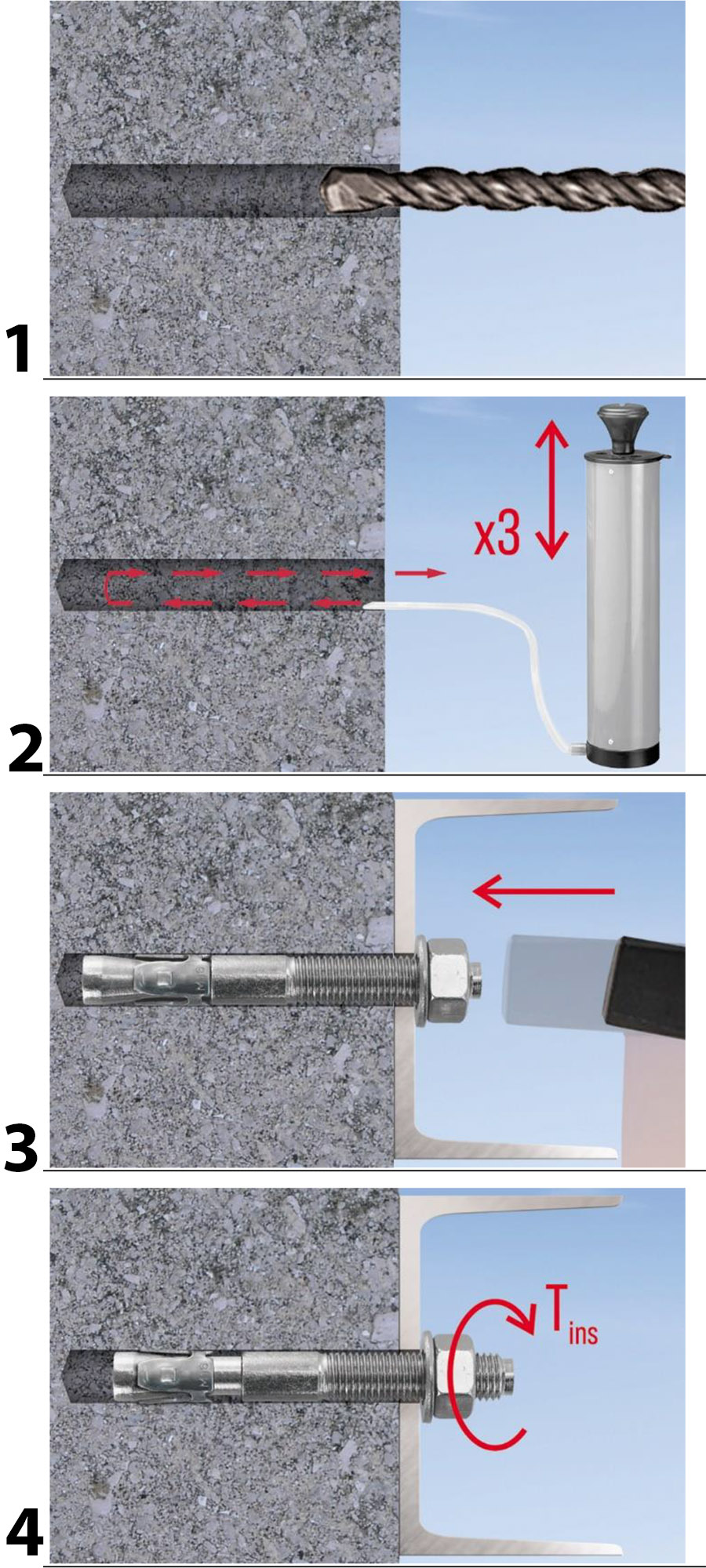

Sposób montażu
- Wywiercić otwór o wymaganej średnicy i głębokości, prostopadle do podłoża,
- Oczyścić otwór ze zwiercin i zabrudzeń (użyć pompki lub zastosować inna metodę)
- Kotwę należy wprowadzić do otworu lekkimi uderzeniami młotka do osiągnięcia wymaganej głębokości zakotwienia,
- Dokręcić nakrętkę odpowiednim momentem dokręcającym (Tinst) przy użyciu klucza dynamometrycznego. Podczas dokręcania śruba naciska na klips rozporowy, co powoduje jego docisk do ścianek wierconego otworu. Należy zwrócić uwagę, aby po rozprężeniu kotwy podkładka pod nakrętką była dociśnięta do mocowanego elementu
Podczas montażu warto pamiętać o:
- Kotwy należy osadzić w taki sposób, aby nie zniszczyć występującego w podłożu zbrojenia,
- głębokość otworu wiercenia powinien być co najmniej 10 mm dłuższy od głębokości zakotwienia łącznika- pozwoli to, na prawidłowe osadzenie kotwy mechanicznej w otworze,
- wiercony otwór należy wyczyścić chociażby poprzez dwukrotny ruch wiertłem, który odprowadzi zwierciny na zewnątrz, otwory wiercone pionowo w dół wymagają głębszego wiercenia lub wydmuchania zwiercin które się gromadziły.
Aprobata Techniczna ETA-20/0640
Oferowane przez nas kotwy charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie.
Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.
