Złącze kątowe kotwiące

drewno - beton, opakowanie (50 szt.)

Najważniejsze parametry

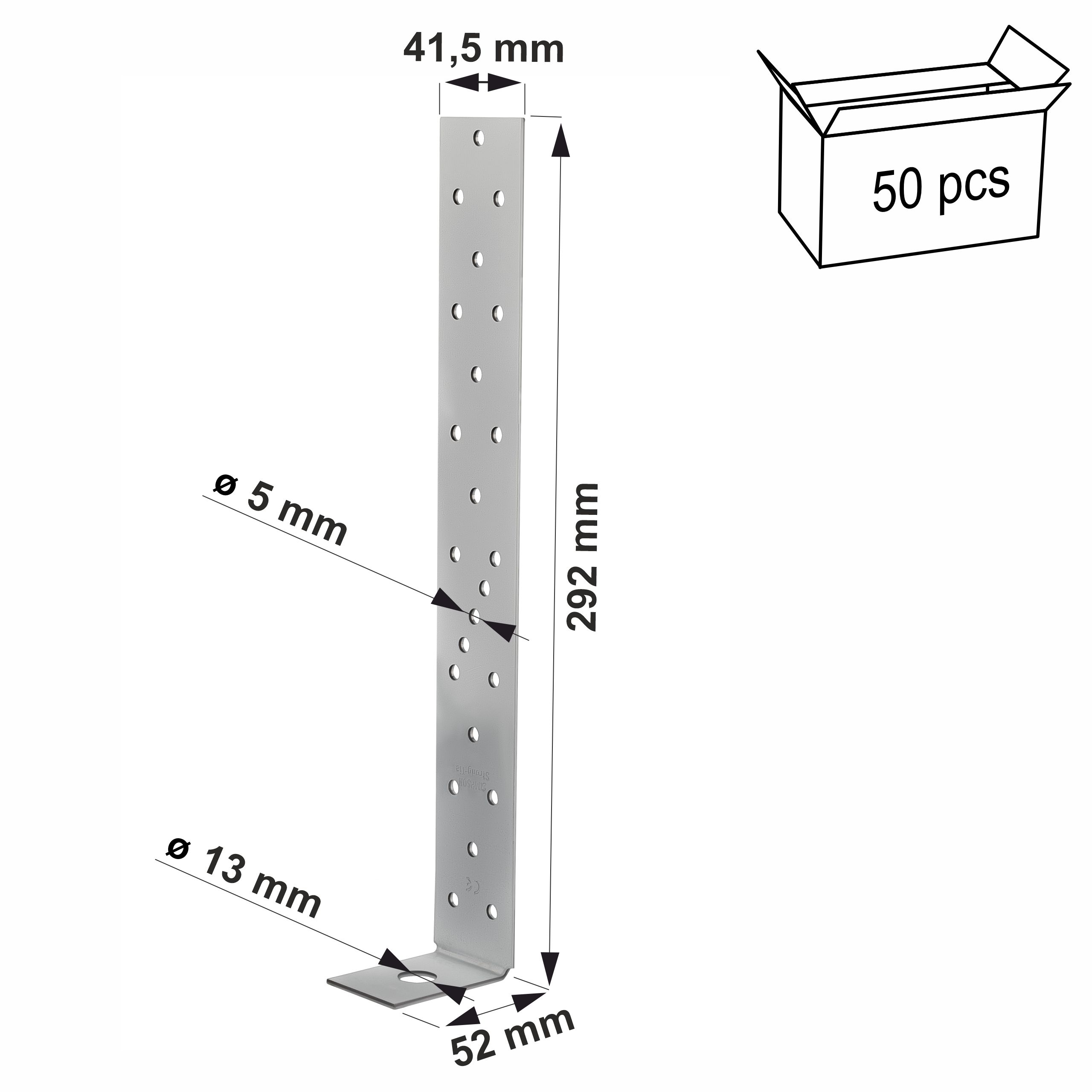

• Model: AH29050/2
• Rozmiar: 292 x 52 x 40 mm
• Grubość blachy: 2,0 mm
• Opakowanie: 50 szt.
• Otwory ramię A: 23 szt. x Ø 5 mm
• Otwory ramię B: 1 szt. x Ø 13 mm
• Materiał: Stal S250GD ocynkowana Z 275 g/m2 (20 μm)

Przeznaczenie: do łączenia drewnianych konstrukcji z betonowym fundamentem.

Oryginalny produkt renomowanej firmy SIMPSON Strong-Tie ®

Złącza kotwiące AH mogą być stosowane jako zakotwienie drewnianych słupów, prefabrykowanych ścian szkieletowych lub innych elementów drewnianych.

Uwaga: Niezbędnym elementem połączenia jest gruba podkładka US40/50/10, która zabezpiecza krótkie ramię przed zginaniem sprzedawana osobno – dostępna w naszych pozostałych aukcjach.

Korzyści

1. Prosty montaż

Złącze zostało zaprojektowane tak, aby jego montaż był intuicyjny i szybki, co znacząco obniża czas pracy. Odpowiednio rozmieszczone perforacje ułatwiają precyzyjne umieszczanie gwoździ lub wkrętów.

2. Mocne i trwałe połączenia

Dzięki wykorzystaniu stali wysokiej jakości (Stal S250GD) oraz procesowi cynkowania ogniowego metodą Sendzimira, złącze zapewnia wyjątkową wytrzymałość i długotrwałość połączeń w różnorodnych konstrukcjach drewnianych.

3. Wysoka nośność

Złącze posiada doskonałe parametry nośności, które zostały obliczone statycznie, zapewniając bezpieczeństwo i stabilność skonstruowanych elementów, co jest kluczowe w konstrukcjach nośnych i architekturze ogrodowej.

4. Klasa użytkowania 2

Charakteryzuje się wilgotnością materiału odpowiadającą temperaturze 20°C i wilgotnością względną otaczającego powietrza przekraczającą 85 % tylko przez kilka tygodni w roku. (np. otwarte wiaty, lub nieogrzewane poddasze)

Zastosowanie i sposób montażu

Połączenie:

Element główny: beton

Element drugorzędny: drewno konstrukcyjne, prefabrykowane ściany szkieletowe

Mocowanie:

• Mocowanie złącza do drewna: za pomocą gwoździ pierścieniowych CNA4,0 lub alternatywnie wkrętów CSA5,0.
• Mocowanie złącza do betonu: kotwiona mechanicznie (WA) lub chemicznie kotwami Simpson Strong-Tie + podkładka US.

Certyfikat

ETA-07/0285

Gwarancja najwyższej jakości. W niniejszej normie podano wymagania i metody badań dotyczące materiałów, geometrii, wytrzymałości, sztywności i trwałości (tj. ochrony przed korozją) łączników stosowanych w nośnych konstrukcjach drewnianych.

Oferowane przez nas produkty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.
