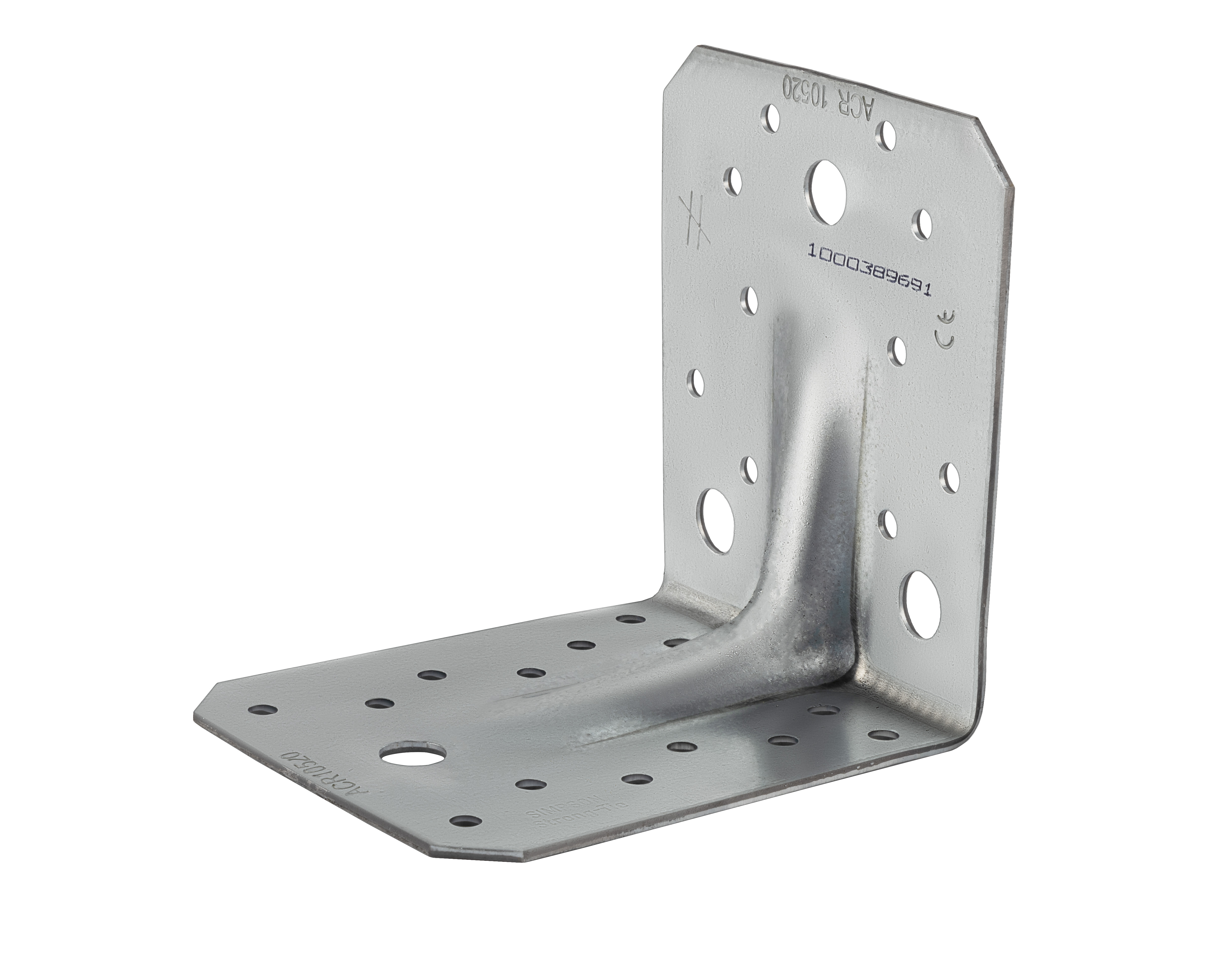

Złącze ciesielskie kątowe stalowe perforowane

Kątownik ciesielski wzmocniony z przetłoczeniem

• Model: ACR10520
• Rozmiar: 105 x 105 x 90 mm
• Grubość blachy: 2,0 mm
• Opakowanie: 1 szt.
• Otwory ramię A: 10 szt. x Ø 5 mm , 3 szt. x Ø 11 mm,
• Otwory ramię B: 14 szt. x Ø 5 mm , 1 szt. x Ø 11 mm,
• Materiał: Stal S250GD ocynkowana Z 275 g/m2 (20 µm)
• Przeznaczony do połączeń: drewno - drewno, drewno -beton

Oryginalny produkt renomowanej firmy SIMPSON Strong-Tie ®

Złącza kątowe ACR ze wzmocnieniem są ekonomiczną wersją klasycznego złącza kątowego ABR z przetłoczeniem. Zachowanie optymalnego układu otworów na gwoździe pozwoliło tylko w nieznacznym stopniu zredukować nośności kątowników ACR.

Seria przeznaczona do połączeń drugorzędnych lub gdy nie jest wymagana duża nośność połączenia i nie ma konieczności stosowania złączy ABR Classic lub ABR Strong.

Zastosowanie i sposób montażu

Przeznaczony do połączeń: drewno - drewno, drewno - beton

Element główny: drewno lite, drewno kompozytowe, drewno klejone warstwowo, beton.

Element drugorzędny: drewno lite, drewno kompozytowe, drewno klejone warstwowo.

Obszar zastosowań:

• Połączenia krokwi z murłatą lub betonowym wieńcem.
• Mocowanie elementów drewnianych do betonu.
• Połączenie słupa drewnianego z belką
• Wszystkie inne elementy konstrukcyjne.

Korzyści

1. Prosty montaż

Złącze zostało zaprojektowane tak, aby jego montaż był intuicyjny i szybki, co znacząco obniża czas pracy i sprawia, że jest idealne dla zarówno profesjonalistów, jak i amatorów majsterkowania.

2. Mocne i trwałe połączenia

Dzięki wykorzystaniu stali wysokiej jakości (Stal S250GD) oraz procesowi cynkowania ogniowego metodą Sendzimira, złącze zapewnia wyjątkową wytrzymałość i długotrwałość połączeń w różnorodnych konstrukcjach drewnianych.

3. Wysoka nośność

Złącze posiada doskonałe parametry nośności, które zostały obliczone statycznie, zapewniając bezpieczeństwo i stabilność skonstruowanych elementów, co jest kluczowe w konstrukcjach nośnych i architekturze ogrodowej.

4. Klasa użytkowania 2

Charakteryzuje się wilgotnością materiału odpowiadającą temperaturze 20°C i wilgotnością względną otaczającego powietrza przekraczającą 85 % tylko przez kilka tygodni w roku. (np. otwarte wiaty, lub nieogrzewane poddasze)

Certyfikat

ETA-06/0106

W niniejszej Normie Europejskiej podano wymagania i metody badań dotyczące materiałów, geometrii, wytrzymałości, sztywności i trwałości (tj. ochrony przed korozją) złączy stosowanych w nośnych konstrukcjach drewnianych.

Oferowane przez nas produkty charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.
