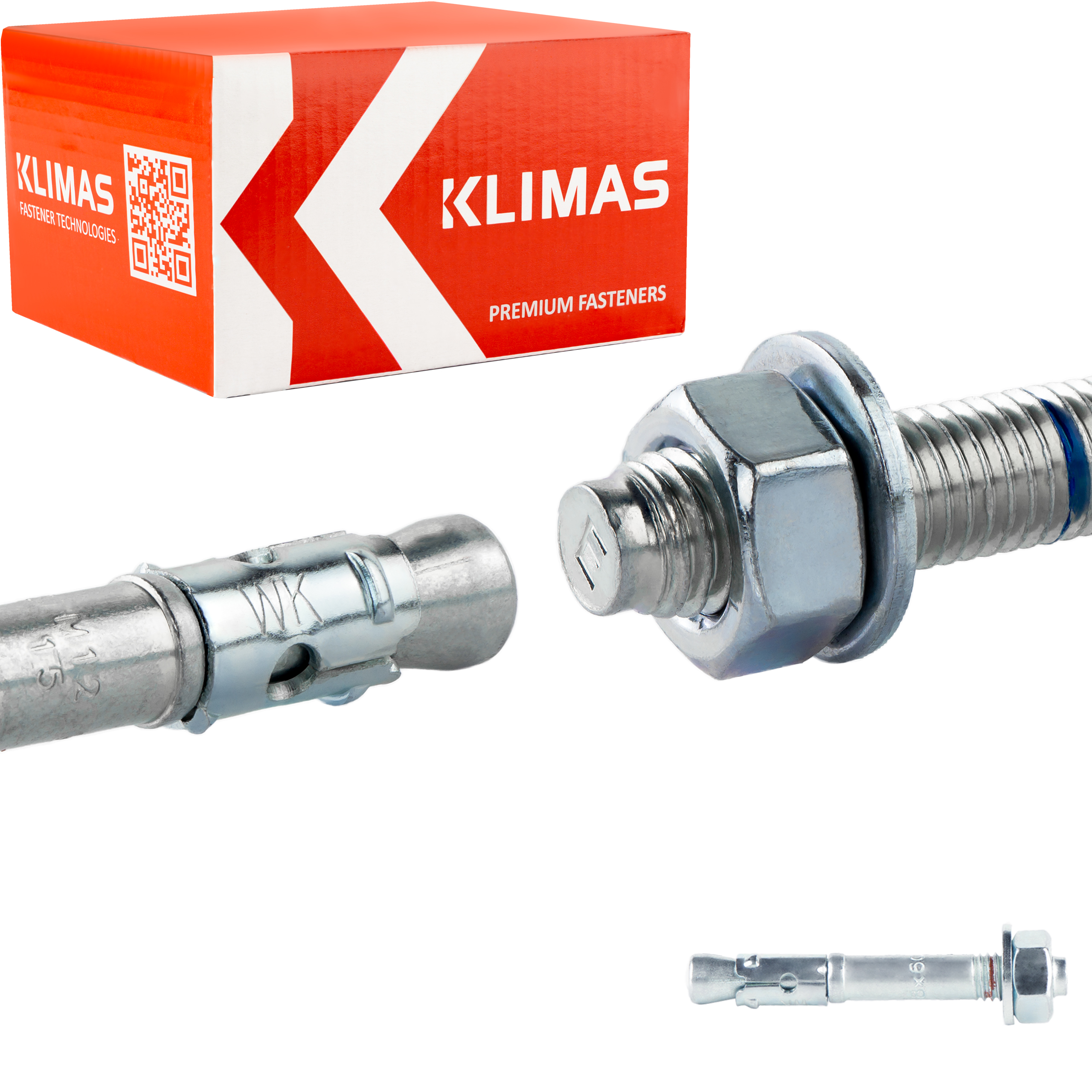

Kotwy mechaniczne do betonu

M8 x 60 mm, 100 szt.

Kotwy wykonane są ze stali ocynkowanej.

Idealnie nadają się do montażu maszyn, urządzeń, mocowań seryjnych (barierki, poręcze, regały magazynowe), montażu lekkich i średnich konstrukcji stalowych.

Najważniejsze parametry

• Model: LE-ZN-08060 (X100)
• Średnica: 8 mm
• Długość: 60 mm
• Max. grubość elementu mocowanego 5/- mm
• Opakowania: 100 szt.
• Gwint: M8
• Materiał: stal niskowęglowa ocynkowana galwanicznie

Oryginalny Produkt Renomowanej Firmy KLIMAS Wkręt-Met ®

Cechy i korzyści

1. Najwyższe parametry wytrzymałościowe

Najnowocześniejszy park maszynowy oraz wieloletnie doświadczenie przełożyło się na produkty o najwyższych parametrach wytrzymałościowych. Nasze kotwy są dedykowane jako profesjonalne rozwiązanie do najbardziej odpowiedzialnych połączeń konstrukcyjnych.

2. Odporność ogniowa R30 - R120.

Kotwy posiadają odporność ogniową wpływającą na bezpieczeństwo połączeń w czasie pożaru. Wytrzymałość określona w warunkach pożaru od R30 do R120 pozwala znaleźć ekonomiczne połączenie dla każdego rodzaju branży dostosowane do wymaganej klasy odporności ogniowej.

3. Szybki i prosty montaż

Poprzez wbicie kotwy młotkiem we wcześniej wywiercony otwór i dokręcenie.

4. Natychmiastowa obciążalność.

5. Średnica otworu równa średnicy trzpienia kotwy.

6. Dostarczana w formie fabrycznie zintegrowanej z nakrętką i podkładką.

7. Formowana na zimno stal zapobiega pękaniu trzpienia podczas wbijania i dokręcania.

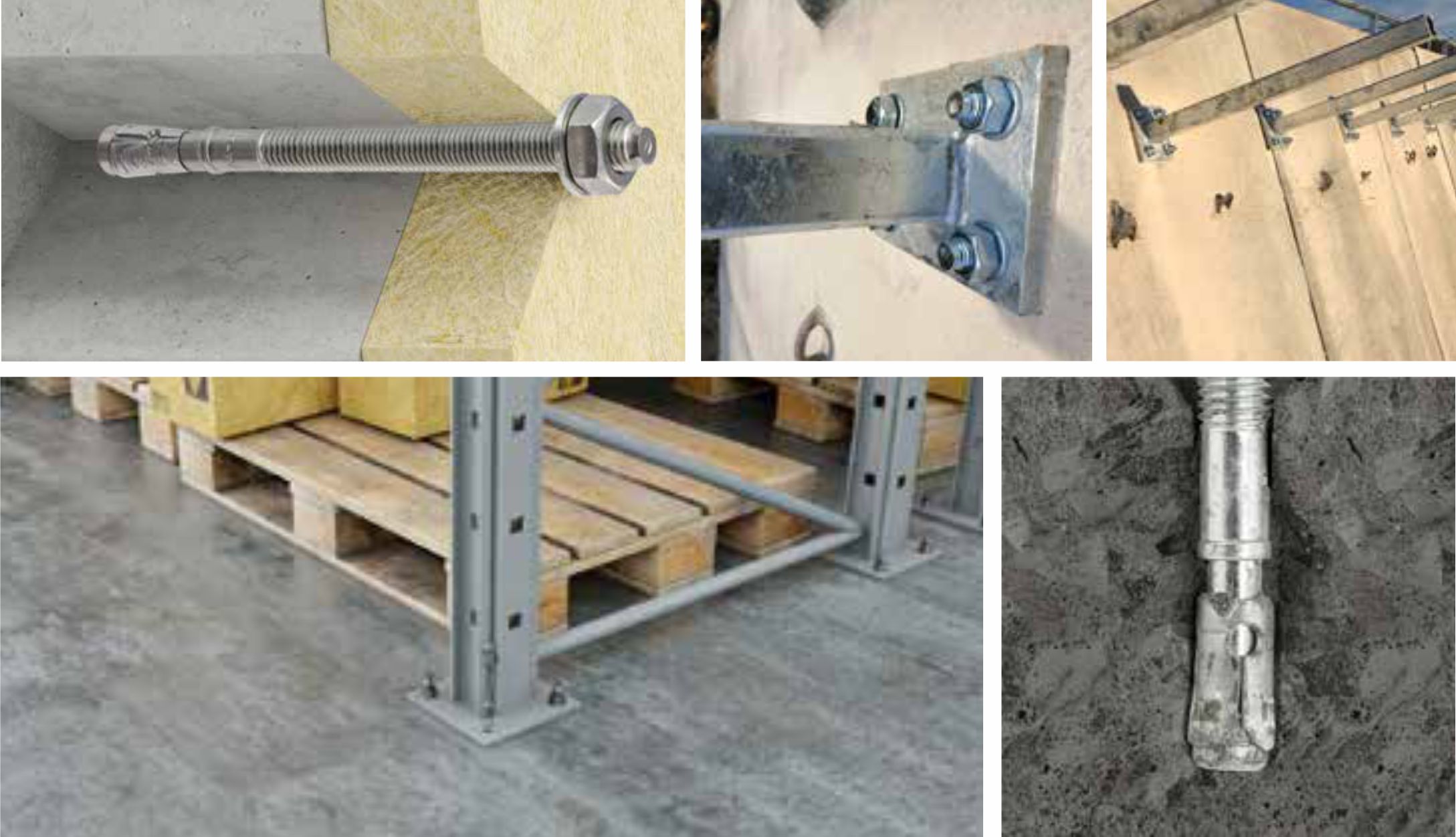

Podłoże i przykładowe zastosowanie

A. Beton zwykły niezarysowany zbrojony i niezbrojony klasy C20/25 ÷ C50/60

• Obciążenia statyczne i quasi-statyczne,
• zakotwienia, którym stawia się wymagania dotyczące odporności ogniowej,
• montaż maszyn i urządzeń,
• montaż barierek,
• montaż poręczy,
• montaż balustrad wewnątrz budynków,
• montaż galanterii stalowej i elementów ozdobnych,
• montaż lekkich i średnich konstrukcji metalowych wewnątrz budynków.

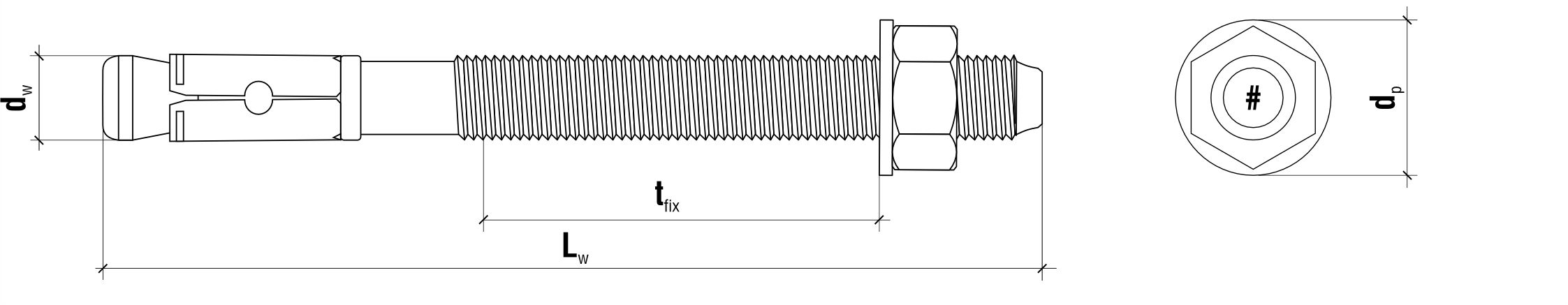

Specyfikacja produktu

• [dw] średnica kotwy:  Ø 8,0 mm
• [Lw] długość kotwy: 60 mm
• [Tfix] max długość użytkowa: 5/- mm
• rozmiar klucza: SW-13
• [dp] średnica zew. podkładki: 15,8 mm
• gwint: M8
• ilość w opakowaniu: 100 szt.
• materiał: stal ocynkowana

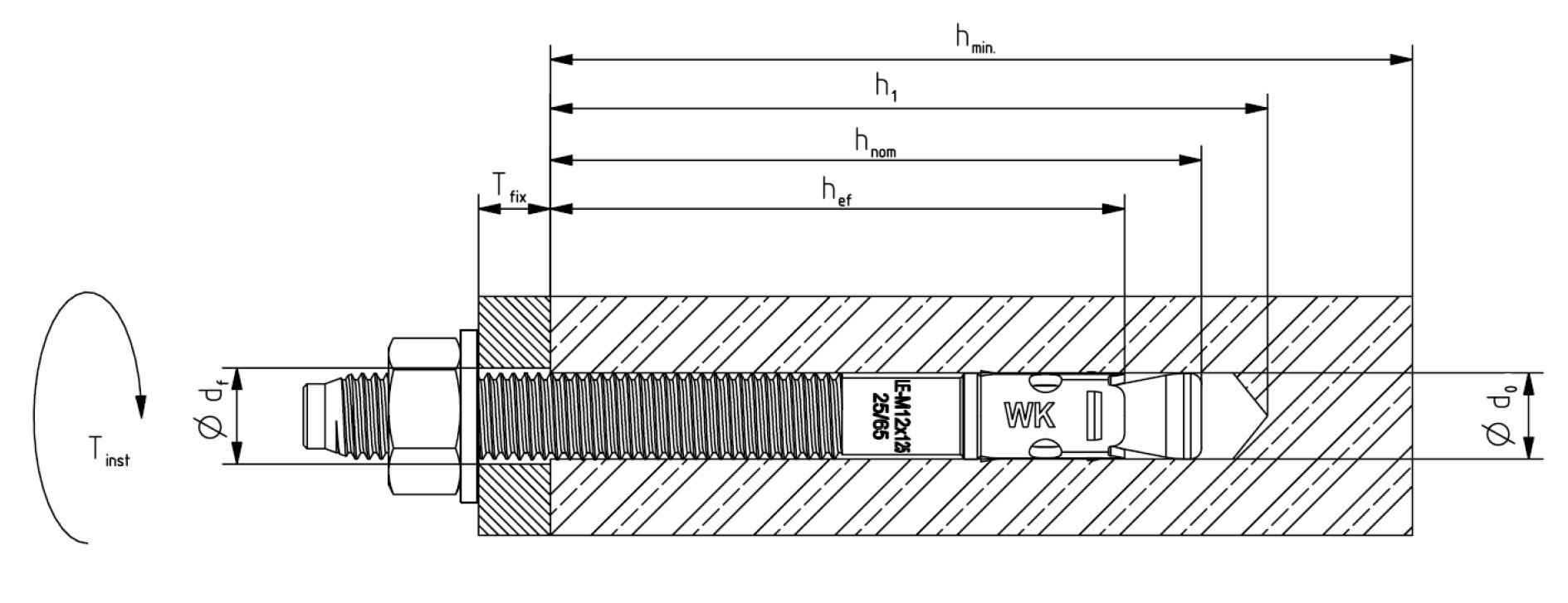

Zainstalowana kotwa

• Średnica wiercenia [do]: 12 mm
• Średnica otworu w montowanym elemencie [df] ≤ 14 mm
• Moment dokręcający [Tinst]: 50 Nm
• Maksymalna grubość elementu mocowanego [Tfix]: 5/- mm
• Efektywna głębokość zakotwienia [hef]: 70 mm
• Głębokość zakotwienia [hnom]: 80 mm
• Głębokość wiercenia [h1]: 88 mm
• Minimalna grubość podłoża [hmin]: 160 mm

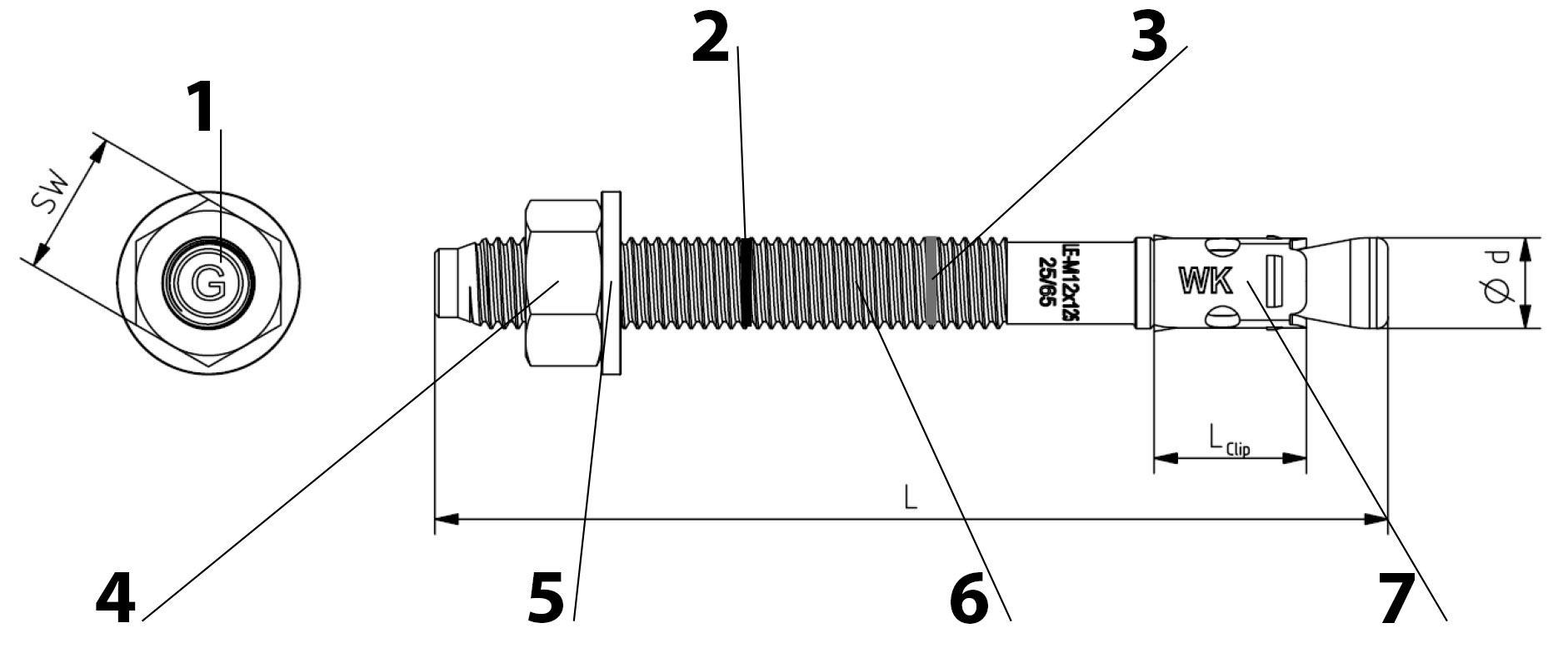

Elementy Kotwy

1. Oznaczenie na główce,
2. Standardowa głębokość zakotwienia,
3. Zredukowana głębokość zakotwienia,
4. Nakrętka,
5. Podkładka,
6. Trzpień kotwy,
7. Tuleja rozprężna.

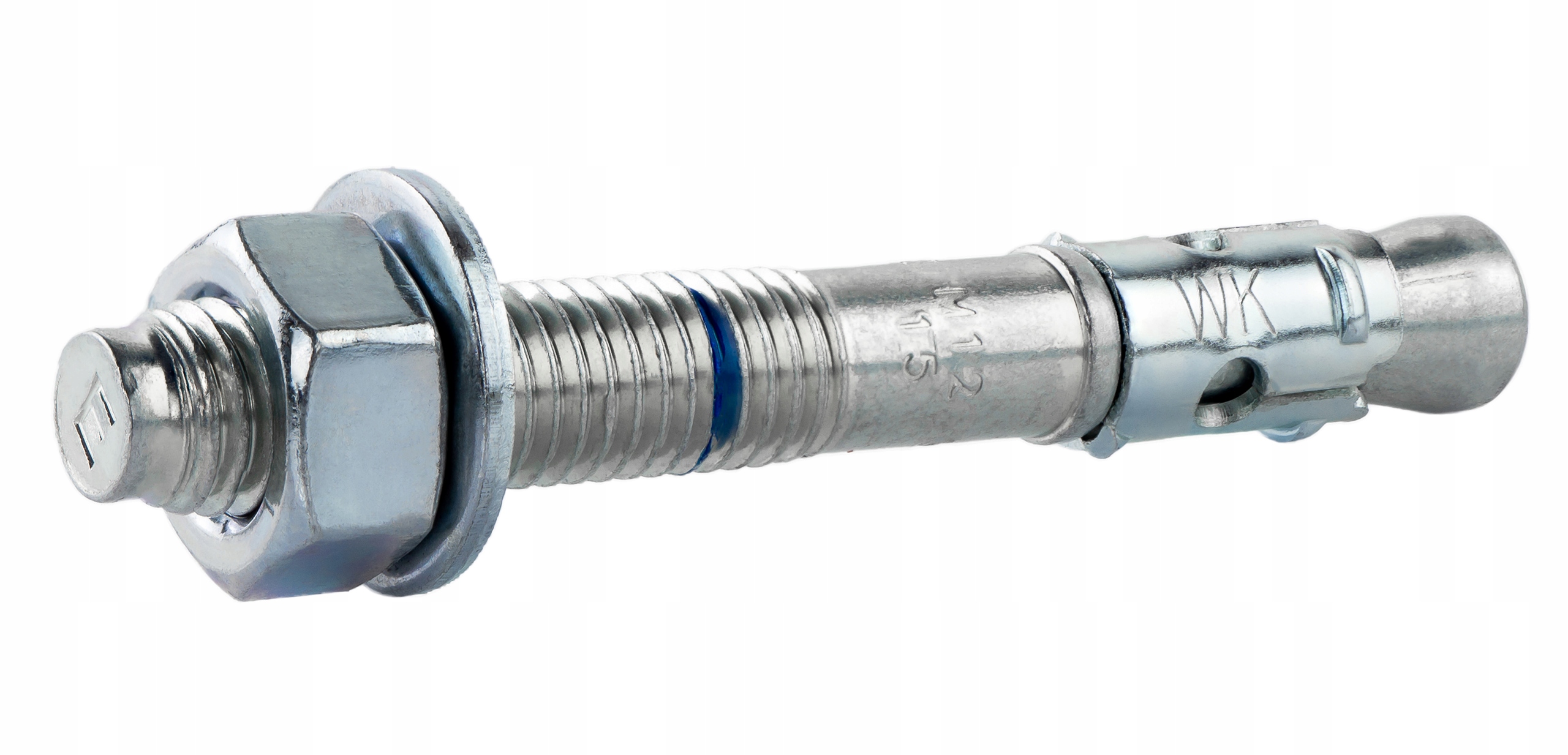

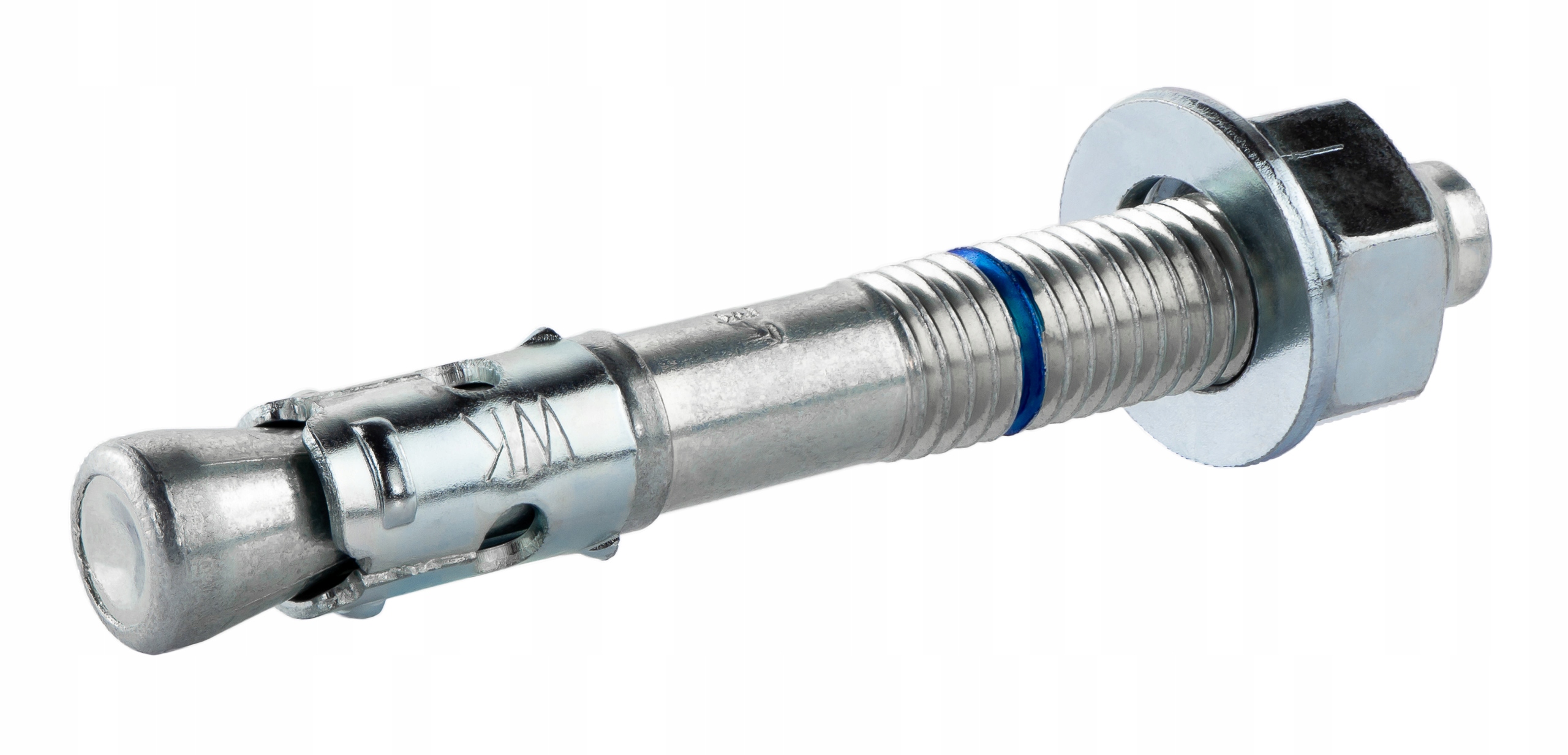

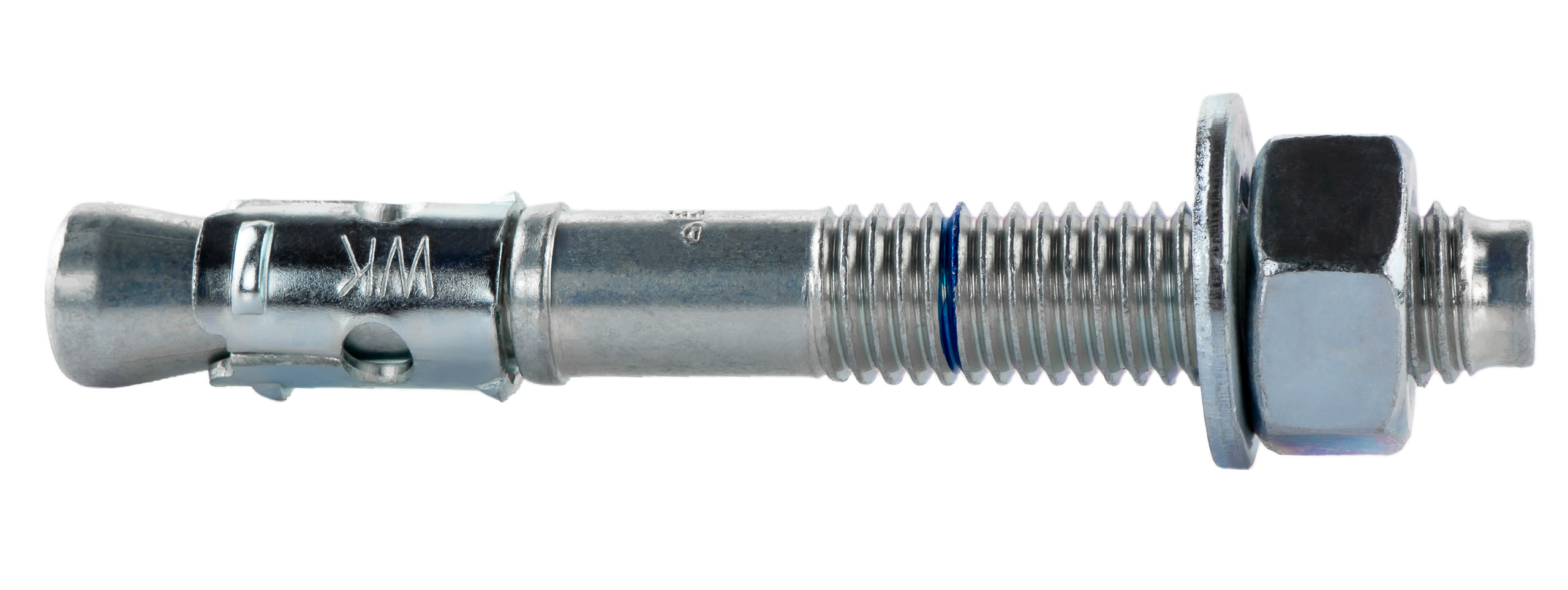

Kotwa mechaniczna LE-ZN składa się z nagwintowanego trzpienia zakończonego stożkiem rozpierającym, opaski rozporowej oraz nakrętki sześciokątnej i podkładki. Wykonana jest ze stali niskowęglowej i pokryta warstwą ocynku, co zapewnia ochronę antykorozyjną. Zamocowanie następuje poprzez dokręcenie nakrętki odpowiednim momentem, co powoduje przesunięcie opaski rozporowej i powstanie trwałego zakotwienia w podłożu.

Certyfikaty

• Certyfikat Europejski ETA-20/0640- gwarancją najwyższej jakości
• Oferowane przez nas kotwy charakteryzuje najwyższa jakość i można je bez obaw stosować w budownictwie. Dokładamy wszelkich starań, aby wyroby dostarczane naszym kontrahentom były bezpieczne i przystosowane do konkretnych zadań.

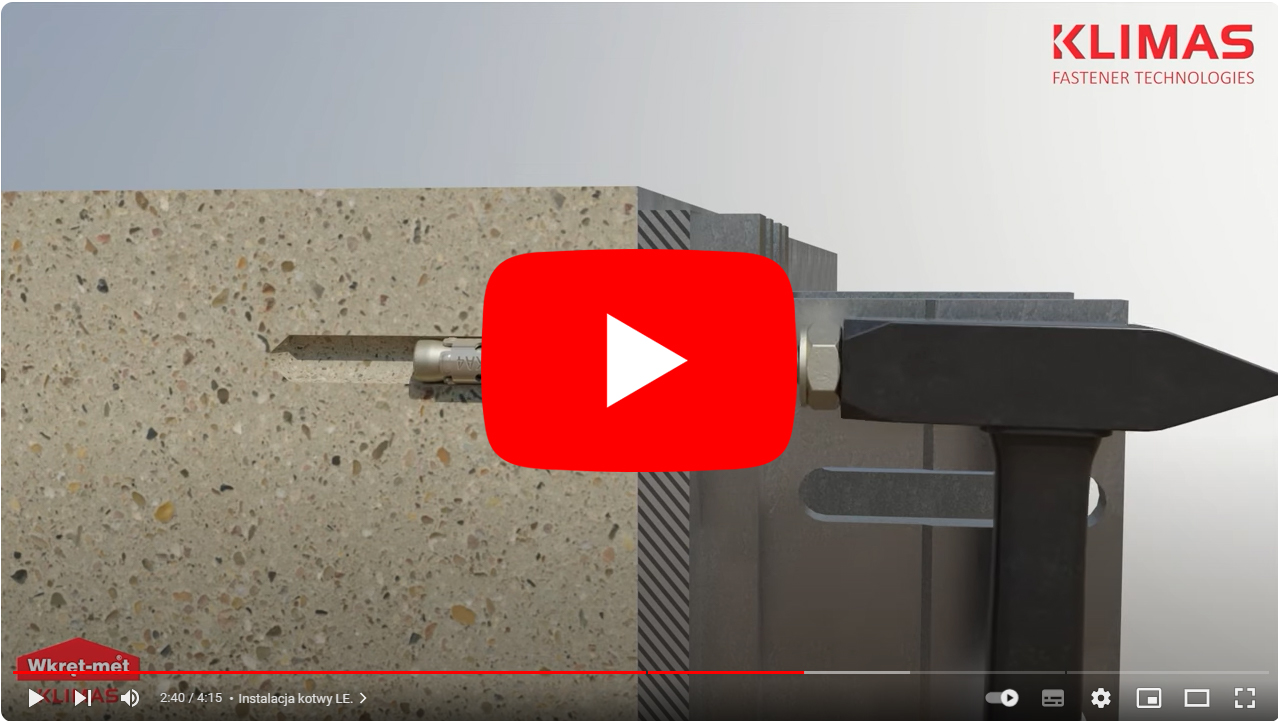

Film przedstawiający produkt

(skopiuj link i wklej w okno przeglądarki)

https://youtu.be/4h0i9oVf-6g

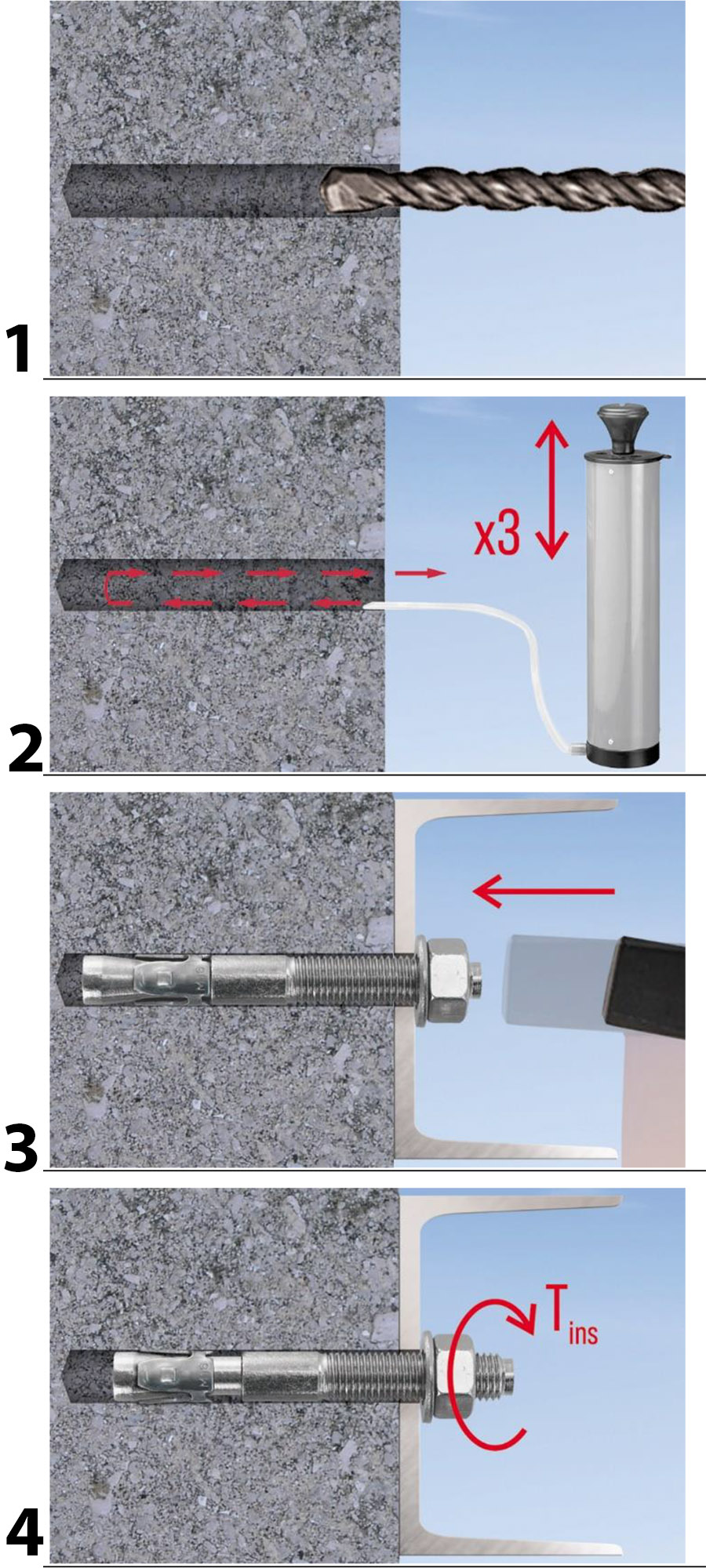

Sposób montażu

1. Wywiercić otwór o wymaganej średnicy i głębokości, prostopadle do podłoża.
2. Oczyścić otwór ze zwiercin i zabrudzeń (użyć pompki lub zastosować inna metodę).
3. Kotwę należy wprowadzić do otworu lekkimi uderzeniami młotka do osiągnięcia wymaganej głębokości zakotwienia.
4. Dokręcić nakrętkę odpowiednim momentem dokręcającym (Tinst) przy użyciu klucza dynamometrycznego. Podczas dokręcania śruba naciska na klips rozporowy, co powoduje jego docisk do ścianek wierconego otworu. Należy zwrócić uwagę, aby po rozprężeniu kotwy podkładka pod nakrętką była dociśnięta do mocowanego elementu.

Podczas montażu warto pamiętać o:

• kotwy należy osadzić w taki sposób, aby nie zniszczyć występującego w podłożu zbrojenia,
• głębokość otworu wiercenia powinien być co najmniej 10 mm dłuższy od głębokości zakotwienia łącznika- pozwoli to, na prawidłowe osadzenie kotwy mechanicznej w otworze,
• wiercony otwór należy wyczyścić chociażby poprzez dwukrotny ruch wiertłem, który odprowadzi zwierciny na zewnątrz, otwory wiercone pionowo w dół wymagają głębszego wiercenia lub wydmuchania zwiercin które się gromadziły.

Kotwy KLIMAS - najczęstszy wybór profesjonalistów

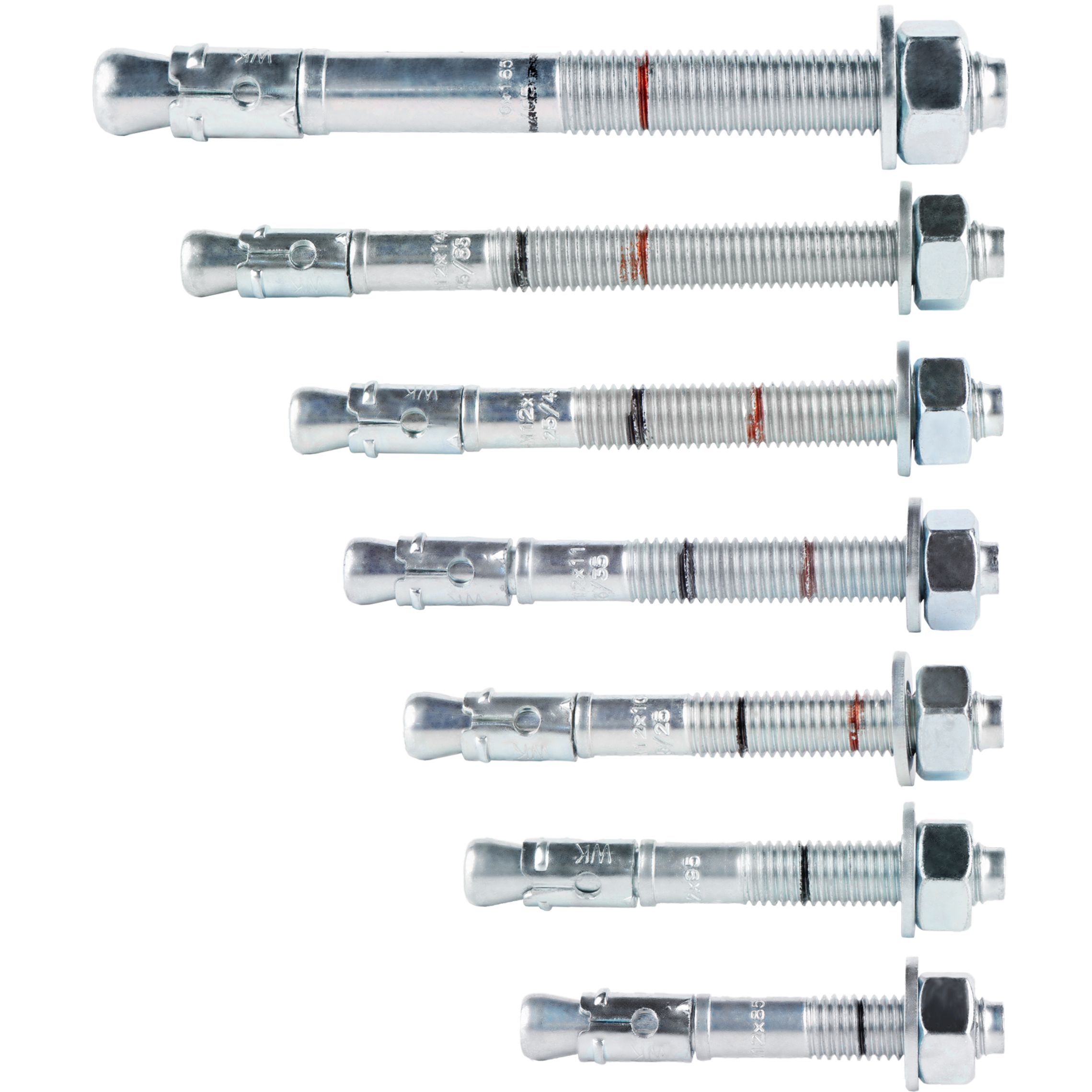

Na innych naszych aukcjach znajdą Państwo pełną rozmiarówkę kotew

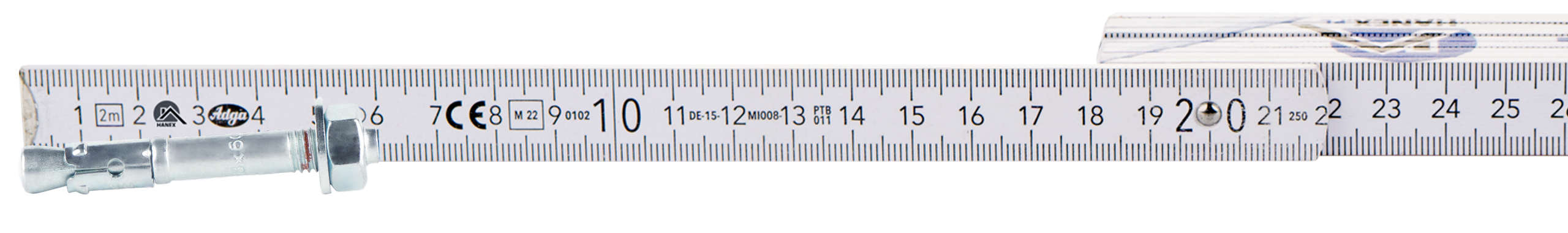

*miarka ze zdjęcia nie jest częścią zestawu (służy jedynie zwizualizowaniu wymiaru kotwy)
